Camper Elektrik planen: Der komplette Guide 2026
Camper-Elektrik Schritt für Schritt: Batterie dimensionieren, Solar berechnen, Kabelquerschnitte nach VDE-Norm und Schaltplan als PDF erstellen
Wichtiger Hinweis — alle Angaben ohne Gewähr.
Dieser Ratgeber ist eine allgemeine technische Orientierung und ersetzt keine fachliche Planung im Einzelfall. Komponenten, Querschnitte, Sicherungswerte und Schaltbeispiele sind Richtwerte — die konkrete Auslegung deiner Anlage hängt von Verbrauchern, Längen, Verlegeart und Bordnetz ab und muss von dir bzw. einer qualifizierten Elektrofachkraft geprüft werden.
230V-Installationen dürfen ausschließlich von einer qualifizierten Elektrofachkraft errichtet, geändert und abgenommen werden (DIN VDE 0100-721). Das gilt sinngemäß auch für die TÜV-Eintragung und kann im Versicherungsfall entscheidend sein.
Wir übernehmen keine Haftung für Schäden, die aus der Anwendung der hier gezeigten Inhalte entstehen. Bei Zweifeln immer eine Elektrofachkraft hinzuziehen.
Warum die Elektrik im Camper so wichtig ist
Die Elektrik ist das Nervensystem deines Campers. Ohne eine durchdachte Elektrik-Planung funktioniert nichts: kein Licht, keine Kühlbox, kein Smartphone-Laden. Gleichzeitig ist die Elektrik der Bereich, in dem die teuersten und gefährlichsten Fehler passieren.
Drei harte Gründe, warum saubere Planung kein "nice to have" ist:
- Sicherheit. Zu dünne Kabel, falsche Sicherungswerte oder schlecht gemachte Klemmverbindungen sind unter den häufigsten Ursachen für Kabelbrände im Camper. Ein dokumentierter Plan zwingt dich, jede Leitung einmal sauber durchzurechnen, bevor du sie ziehst.
- TÜV / Eintragung. Wenn du den Ausbau als Wohnmobil eintragen lassen willst, fragt der Prüfer nach Nachweisen zur Elektrik: Hauptsicherung, Trennschalter, Lichtmaschinen-Ladung, Erdung. Ein vorgelegter Schaltplan plus Querschnittsberechnung verkürzt die Prüfung erfahrungsgemäß deutlich.
- Versicherungsfall. Brennt der Camper, will die Versicherung wissen, ob nach den anerkannten Regeln der Technik installiert wurde. Ein nachvollziehbarer Plan ist hier oft der entscheidende Nachweis.
Dieser Guide führt dich Schritt für Schritt durch die Planung — von der Bedarfsermittlung bis zum fertigen Schaltplan. Wenn du danach direkt einen kompletten Schaltplan mit Querschnitten und Stückliste haben willst, ohne alles selbst zu rechnen, nutze den PlanMyCamper Elektrik-Planer (5 Minuten, 9,99 €).
Schritt 1: Deinen Energiebedarf ermitteln
Bevor du Batterie oder Solar kaufst, musst du wissen: Wie viel Strom brauchst du pro Tag?
Die Formel ist einfach:
Wattstunden pro Tag (Wh) = Leistung (Watt) × Betriebsstunden pro Tag
Typische Verbraucher im Camper
Die folgende Tabelle deckt die meisten Geräte ab, die in einem typischen Camper-Ausbau verbaut werden. Die Werte sind Durchschnitte — schau bei deinen konkreten Geräten ins Datenblatt:
| Gerät | Leistung | Stunden/Tag | Wh/Tag |
|---|---|---|---|
| Kompressor-Kühlbox 12V | 45W | 24h (Durchschnitt) | 1.080 Wh |
| LED-Innenraum-Beleuchtung | 10W | 4h | 40 Wh |
| LED-Außen- und Sicherheitslicht | 5W | 2h | 10 Wh |
| Smartphone laden | 15W | 2h | 30 Wh |
| Laptop (Arbeit, Streaming) | 60W | 3h | 180 Wh |
| Dieselheizung (Sommer-Standby) | 25W | 1h | 25 Wh |
| Dieselheizung (Winter-Dauerbetrieb) | 25W | 12h | 300 Wh |
| Wasserpumpe | 50W | 0,5h | 25 Wh |
| Truma-Boiler-Steuerung | 2W | 24h | 48 Wh |
| Mover (1× Auf- und Abbau) | 200W | 0,1h | 20 Wh |
| Wechselrichter 230V (Standby) | 5W | 24h | 120 Wh |
| Wechselrichter unter Last (Mixer, Kaffee) | 800W | 0,2h | 160 Wh |
| TV / Streaming-Box | 35W | 3h | 105 Wh |
| Stereo-Anlage | 15W | 3h | 45 Wh |
| Beispiel-Summe Sommer | ~1.555 Wh | ||
| Beispiel-Summe Winter | ~1.830 Wh |
Praxis-Tipp: Rechne immer 20 % Sicherheitspuffer auf deinen berechneten Verbrauch. Geräte verbrauchen oft mehr als angegeben (Anlauf-Spitzen, Spannungswandler-Verluste), und im Winter steigt der Bedarf für Heizung und Beleuchtung deutlich.
Wochen-Hochrechnung als Sanity-Check: Bei 1.555 Wh/Tag × 7 Tage = ~10,9 kWh pro Woche. Das entspricht etwa der Tagesleistung einer 200Ah-LiFePO4 (~2,56 kWh) — du brauchst also entweder eine größere Batteriebank, regelmäßige Solar-Nachladung oder Landstrom-Zwischenstopps. Diese Rechnung ist die Basis für alle weiteren Entscheidungen.
Nutze unseren kostenlosen Energiebedarfsrechner, um deinen individuellen Verbrauch in 2 Minuten zu berechnen.
Schritt 2: Die richtige Batterie wählen
Die Batterie ist das teuerste Einzelteil deiner Elektrik — und die Entscheidung, die du am längsten lebst. 8–10 Jahre Nutzung sind bei LiFePO4 realistisch; bei AGM eher 3–5 Jahre. Dementsprechend lohnt der genaue Vergleich.
LiFePO4 vs. AGM — der Vergleich
| Eigenschaft | LiFePO4 | AGM |
|---|---|---|
| Nutzbare Kapazität (DoD) | 80–90 % | ~50 % |
| Lebensdauer (Zyklen bei DoD 80 %) | 3.000–5.000 | 400–600 |
| Gewicht (100Ah) | ~12 kg | ~30 kg |
| Preis (100Ah) | 250–600 € | 150–250 € |
| Kosten pro nutzbarem Zyklus | ~0,05–0,10 € | ~0,30–0,50 € |
| €/nutzbare kWh über Lebensdauer | ~25–40 ct | ~70–120 ct |
| Temperaturbereich Laden | nicht unter 0 °C laden (sofern kein Heizmantel/Niedertemperatur-BMS) | -20 bis +50 °C |
| Selbstentladung pro Monat | ~2–3 % | ~3–5 % |
Unsere Empfehlung: Für die meisten Camper-Ausbauten ist LiFePO4 die bessere Wahl. Trotz höherem Anschaffungspreis sparst du langfristig Geld, Gewicht und Platz. Bei 100 Ah LiFePO4 hast du effektiv so viel nutzbare Kapazität wie bei 200 Ah AGM — bei einem Drittel des Gewichts. Wer ganzjährig auch bei Frost laden will, sollte gezielt nach LiFePO4-Akkus mit Heizmantel oder Niedertemperatur-BMS suchen.
Wie groß muss die Batterie sein?
Die Formel:
Kapazität (Ah) = Tagesverbrauch (Wh) × Autarkie-Tage ÷ (Systemspannung × Entladetiefe)
Beispiel für 1.555 Wh/Tag, 3 Tage Autarkie, LiFePO4 (DoD 0,8):
- 1.555 × 3 ÷ (12V × 0,8) = 486 Ah → Empfehlung: 2× 200Ah oder 1× 300Ah
Welche Batterie-Größe passt zu welchem Reisestil?
Nicht jeder braucht 300 Ah. Diese Übersicht hilft bei der Schnell-Einordnung:
| Reisestil | Tagesverbrauch | Autarkie-Anspruch | Empfehlung LiFePO4 |
|---|---|---|---|
| Wochenend-Camper, viel Campingplatz / Landstrom | 500–800 Wh | 1–2 Tage | 100 Ah |
| Vanlife im Sommer, gelegentlich autark | 1.000–1.500 Wh | 2–3 Tage | 200 Ah |
| Vanlife ganzjährig, Homeoffice unterwegs | 1.500–2.200 Wh | 3 Tage | 300 Ah (oder 2× 200 Ah) |
| Großes Wohnmobil, Familie, Wechselrichter dauerhaft | 2.500+ Wh | 3+ Tage | 400+ Ah (2× 200 oder 2× 300 Ah) |
LiTime LiFePO4 200Ah 12V Batterie
Eine 200-Ah-LiFePO4-Batterie ist interessant für Camper mit Kühlschrank, Licht, Wasserpumpe, Ladeger...
Victron Energy LiFePO4 Batterie 12,8V 100Ah Smart
Victron Energy LiFePO4 Batterie 12,8V 100Ah Smart — Premium-Klasse, 100Ah. Ideal für den Camper-Ausb...
ECO-WORTHY LiFePO4 280Ah Bluetooth Lithium Batterie 12V
ECO-WORTHY LiFePO4 280Ah Bluetooth Lithium Batterie 12V — Budget-Klasse, 280Ah. Ideal für den Camper...
Für eine detaillierte Berechnung nutze unseren Batterie-Berater.
Schritt 3: Solaranlage dimensionieren
Wie viel Solar brauchst du?
Die benötigte Solarleistung hängt von drei Faktoren ab:
- Tagesverbrauch (Wh)
- Sonnenstunden (je nach Region und Saison)
- Systemverluste (~25 % durch MPPT, Kabel, Temperatur, Schräglage des Dachs)
| Region | Sommer (h) | Winter (h) | Ganzjahr (h) |
|---|---|---|---|
| Deutschland | 4–5 h | 1–2 h | 3 h |
| Südeuropa | 6–7 h | 3–4 h | 5 h |
| Nordafrika | 7–8 h | 5–6 h | 6,5 h |
Faustformel: Solarleistung (Wp) = Tagesverbrauch (Wh) ÷ Sonnenstunden ÷ 0,75
Faustregel kurz: in DE im Sommer brauchst du etwa 1 Wp Solar pro Ah Batteriekapazität, wenn du sie täglich voll nachladen willst (z. B. 200 Ah → 200 Wp). Ganzjährig oder im Winter eher Faktor 2–3 — sonst musst du regelmäßig Landstrom oder Lichtmaschine zuschalten.
Praxis-Tipp: Lieber etwas mehr Solar als zu wenig. Ein zusätzliches 100W-Panel kostet nur 80–120 €, aber eine leere Batterie kann den ganzen Urlaub ruinieren. Mehr Solar hilft auch bei suboptimalen Bedingungen (Schräglage, Bewölkung, kurze Standzeiten).
Verschattung, Schräglage und Verluste
Ein wichtiger Punkt, den viele unterschätzen: schon ein einzelnes verschattetes Modul kann den Ertrag eines Strangs auf einen Bruchteil drücken. Das passiert im Camper-Alltag schneller als gedacht — Dachluken, Sat-Antenne, Mover, der Baum auf dem Stellplatz.
- Reihen-Schaltung: Höhere Spannung, weniger Kabelverluste, aber Verschattung trifft den ganzen Strang.
- Parallel-Schaltung: Robuster gegen Verschattung, aber höherer Strom → dickere Kabel nötig.
- Empfehlung: Bei 2 Modulen meistens parallel; bei 3 oder mehr Modulen Hybrid-Verschaltung (z. B. 2 in Reihe, beide Stränge parallel).
- Schräglage des Daches: Ein flaches Dach verliert je nach Monat 10–25 % gegenüber einem optimal ausgerichteten Modul.
MPPT vs. PWM Laderegler
Für Camper ist ein MPPT-Laderegler immer die bessere Wahl:
- 20–30 % mehr Ertrag als PWM bei gleicher Panelleistung
- Bessere Performance bei Teilverschattung
- Ermöglicht höhere Panel-Spannungen (weniger Verluste im Kabel)
- Aktive Anpassung an Temperatur und Bewölkung
MPPT-Sizing-Regel: Der MPPT-Regler sollte etwas größer dimensioniert sein als die Panel-Nennleistung. Faustregel: max. Eingangs-Strom × Bordspannung × ca. 1,1. Beispiel: 200 Wp Panel → 200 ÷ 12 V × 1,1 ≈ 18 A → MPPT 20 A.
SolaMr 30A MPPT Solar-Laderegler 12/24V Dual-USB
SolaMr 30A MPPT Solar-Laderegler 12/24V Dual-USB — Budget-Klasse, 30A MPPT. Ideal für den Camper-Aus...

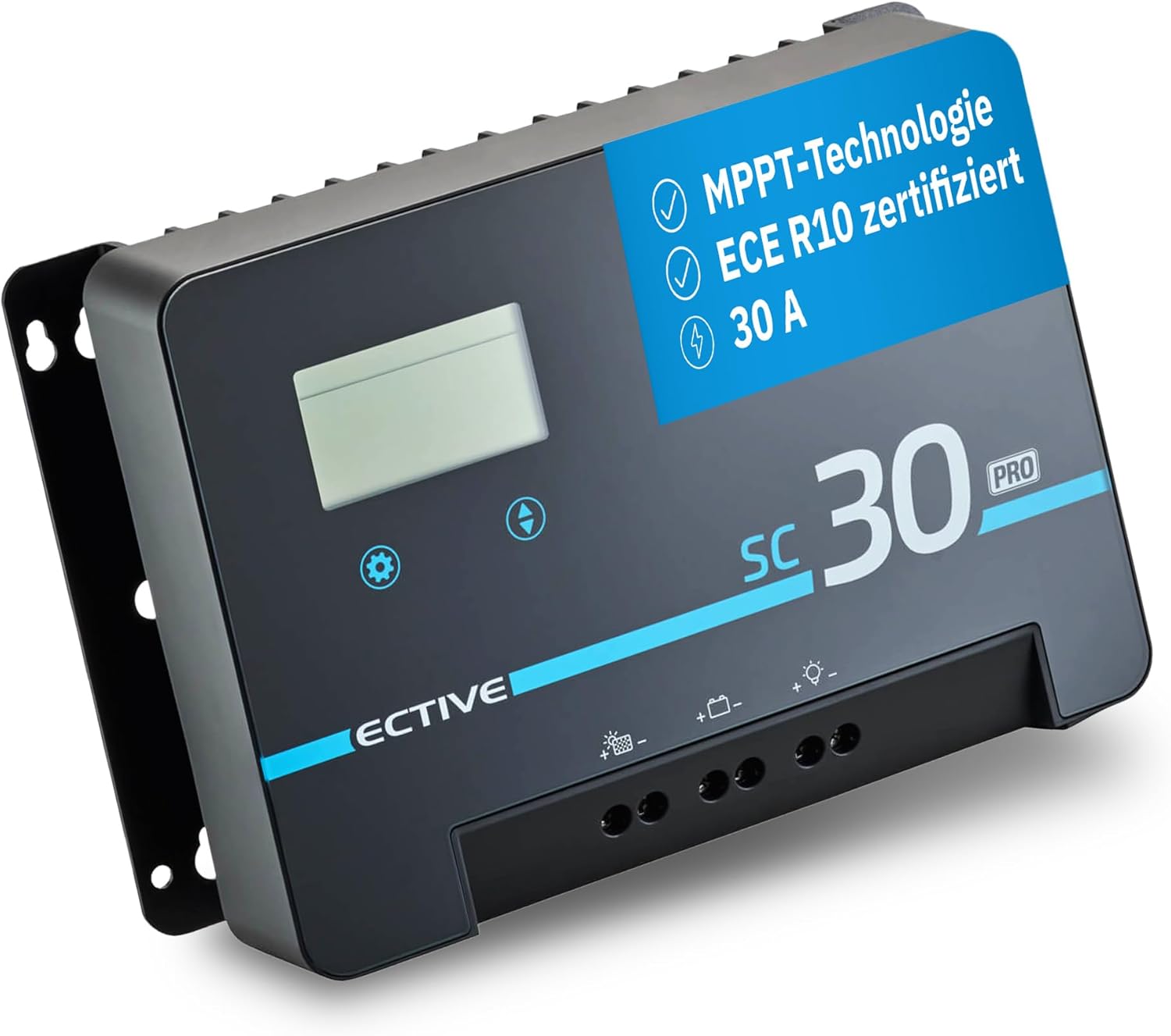

ECTIVE SC 30 PRO MPPT Laderegler 30A 100V Bluetooth ECE R10
ECTIVE SC 30 PRO MPPT Laderegler 30A 100V Bluetooth ECE R10 — Standard-Klasse, 30A MPPT. Ideal für d...
Victron SmartSolar MPPT 100/50 Laderegler 50A Bluetooth
Victron SmartSolar MPPT 100/50 Laderegler 50A Bluetooth — Premium-Klasse, 50A MPPT. Ideal für den Ca...
Berechne deine optimale Solaranlage mit unserem Solar-Berater.
Schritt 4: Kabelquerschnitte berechnen
Falsche Kabelquerschnitte sind die häufigste Fehlerquelle bei der Camper-Elektrik — und die gefährlichste. Zu dünne Kabel werden heiß und können Brände verursachen.
Die Regel: Max. 3 % Spannungsabfall
Bei 12V-Systemen darf der Spannungsabfall maximal 0,36 V betragen. Die Standard-Formel:
Querschnitt (mm²) = (2 × Länge × Strom) ÷ (56 × max. Spannungsabfall)
Beispiel: Wechselrichter 1000W (~85A) an der Aufbaubatterie, 2 m Kabelweg → A ≈ 16,87 mm² → nächst-größerer Standard: 25 mm².
Typische Kabelquerschnitte im Camper
| Verbindung | Strom | Länge | Querschnitt |
|---|---|---|---|
| LED-Beleuchtung | 1A | 3m | 1,5 mm² |
| Kühlbox | 4A | 3m | 2,5 mm² |
| Wasserpumpe | 5A | 4m | 2,5 mm² |
| Ladebooster | 30A | 2m | 16 mm² |
| Batterie-Hauptkabel | 50–100A | 0,5m | 25–35 mm² |
| Wechselrichter | 80–170A | 0,5m | 35–50 mm² |
Vollständige Detailrechnung: Eine ausführliche Querschnitts-Tabelle (5–150A × 1–8m), das vollständige Vorgehen mit ASCII-Schaltbildern und die Anforderungen aus DIN VDE 0100-721 für 230V findest du in unserem Schaltplan-Guide: Camper Elektrik Schaltplan 12V & 230V.
Wichtig: Alle Kabelverbindungen müssen gecrimpt werden — niemals löten (DIN EN 60352-2)! Gelötete Verbindungen können bei Vibration brechen und Kurzschlüsse verursachen. Crimpzange mit Ratsche ist Pflicht; Crimpwerkzeug ohne Ratsche reicht nicht, weil der Pressdruck nicht reproduzierbar ist.
Schritt 5: Sicherungen richtig dimensionieren
Jeder Stromkreis braucht eine Sicherung. Die Sicherung schützt das Kabel, nicht das Gerät.
Faustformel für Sicherungen
Sicherungswert = Gerätestrom × 1,25 (aufgerundet auf nächsten Standardwert)
Sicherungstypen im Camper
| Typ | Einsatz | Strombereich |
|---|---|---|
| KFZ-Flachsicherung (ATO/ATC) | 12V Verbraucher | 5–40 A |
| Midi-Sicherung | Mittlere Lasten, Verteilerstränge | 30–100 A |
| MEGA-Sicherung | Wechselrichter, Booster | 80–250 A |
| ANL-Sicherung | Hauptsicherung Aufbaubatterie | 100–400 A |
| LS-Schalter (B13/B16) | 230V-Stromkreise | 13–16 A |
| FI/RCD 30 mA | 230V Personenschutz | Pflicht |
Position-Regel: Die Sicherung gehört immer so nah wie möglich an die Quelle (Plus-Pol der Batterie). Beim Lade-Pfad Lichtmaschine → DC-DC-Booster → Aufbaubatterie braucht es eine Sicherung nahe der Starterbatterie und eine zweite nahe der Aufbaubatterie — beide Enden sind Stromquellen, beide Kabelabschnitte müssen geschützt werden.
Wichtig: Die Hauptsicherung muss maximal 30–50 cm vom Batteriepol entfernt montiert werden (DIN EN 1648-2). Das ist eine der wichtigsten Sicherheitsregeln bei der Camper-Elektrik.

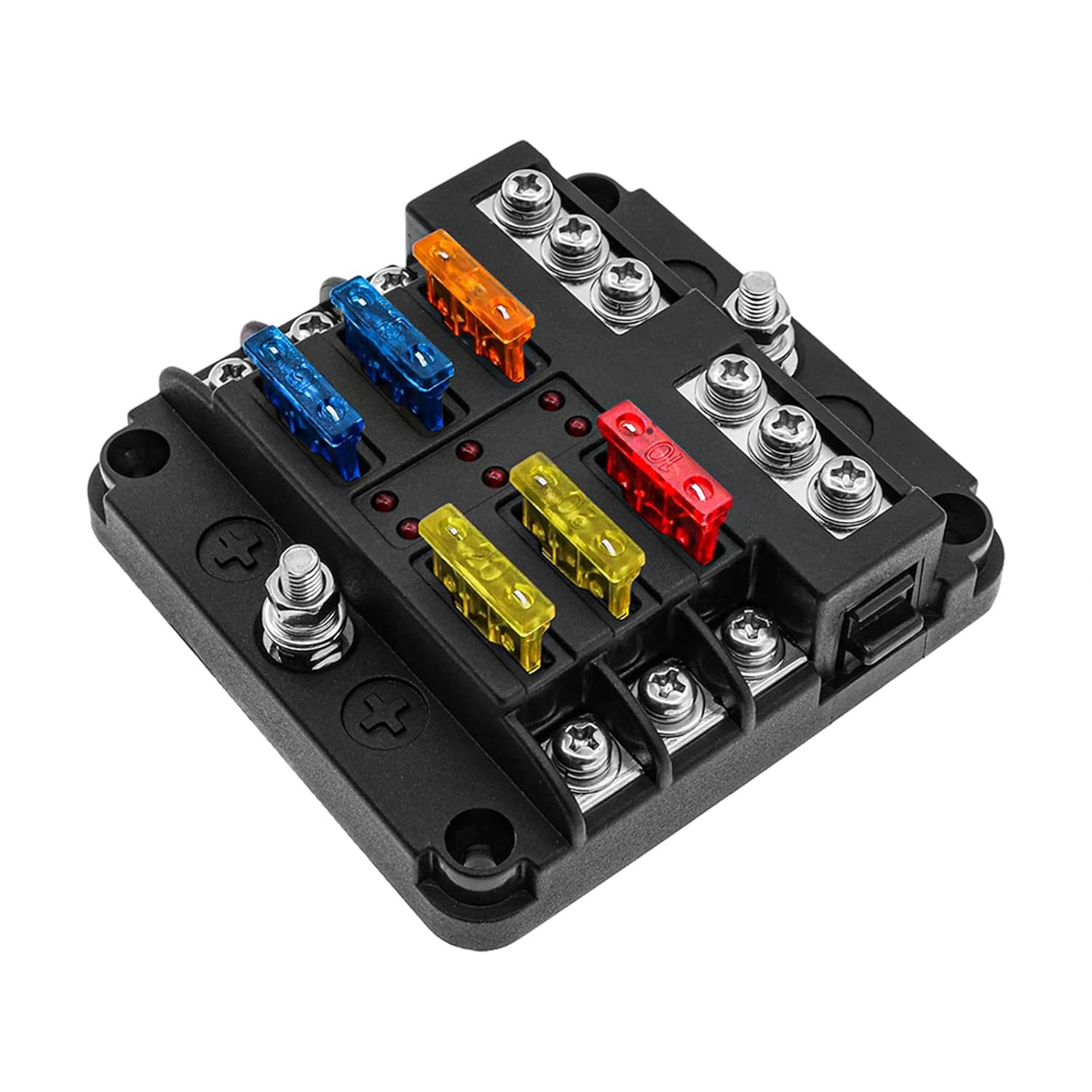

KAOLALI 6-Fach Sicherungskasten ATO 12V/24V LED-Anzeige
KAOLALI 6-Fach Sicherungskasten ATO 12V/24V LED-Anzeige — Budget-Klasse, 6 Slots. Ideal für den Camp...
Blue Sea Systems ST Flachsicherungsblock 12-Fach
Blue Sea Systems ST Flachsicherungsblock 12-Fach — Premium-Klasse, 12 Slots. Ideal für den Camper-Au...
Schutzschalter 100A 12V-48V Wasserdicht Sicherungsautomat
Schutzschalter 100A 12V-48V Wasserdicht Sicherungsautomat — Standard-Klasse, 100A. Ideal für den Cam...

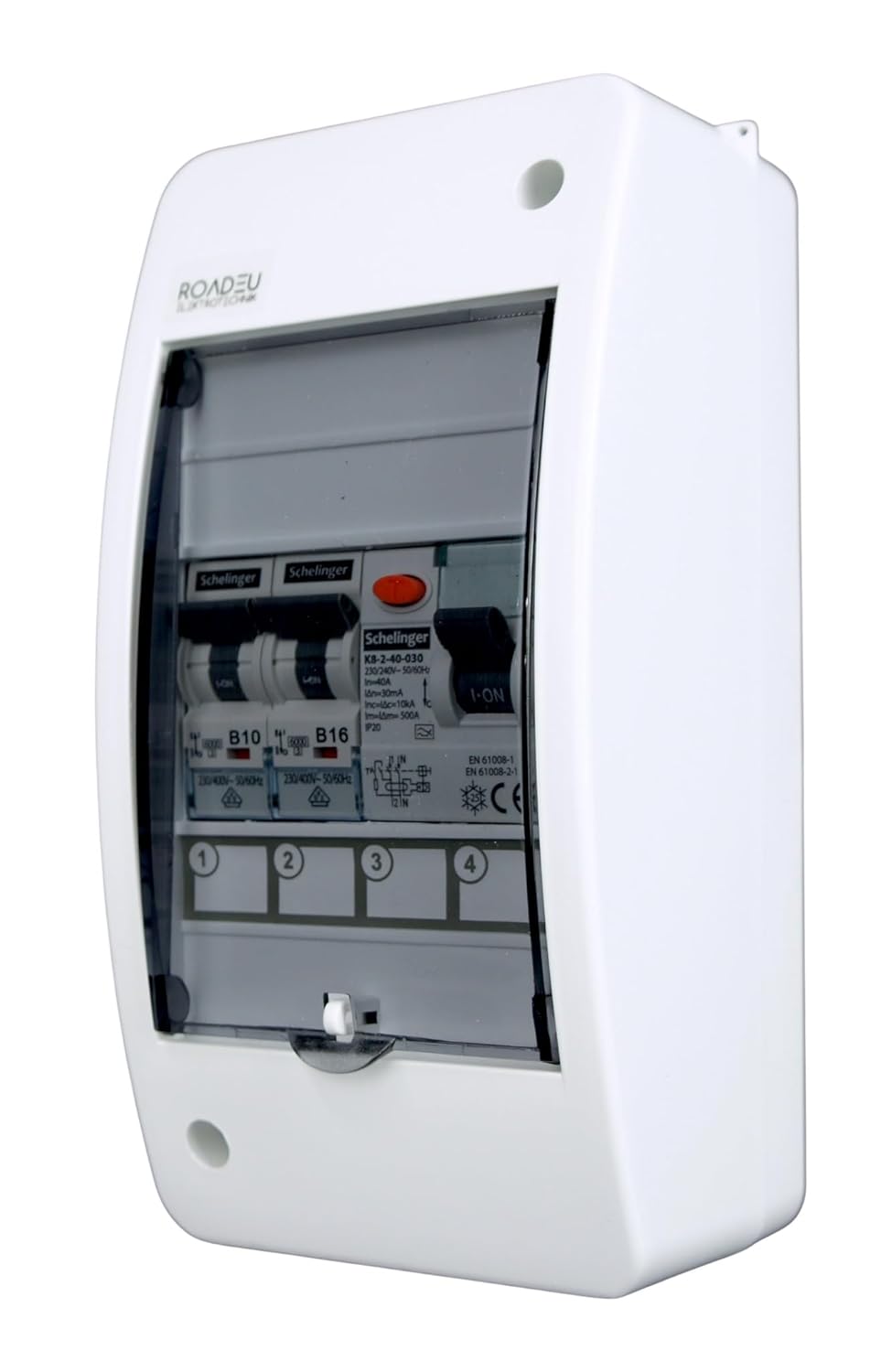

RoadEu Aufputz Sicherungskasten 230V FI 40A 30mA Typ A + LS
RoadEu Aufputz Sicherungskasten 230V FI 40A 30mA Typ A + LS — Standard-Klasse, FI Typ A. Ideal für d...
Schritt 6: Den Schaltplan erstellen
Ein guter Schaltplan zeigt dir:
- Welche Komponenten du brauchst
- Wie alles verbunden wird
- Welche Kabelquerschnitte und Sicherungen wo sitzen
- Die Reihenfolge der Installation

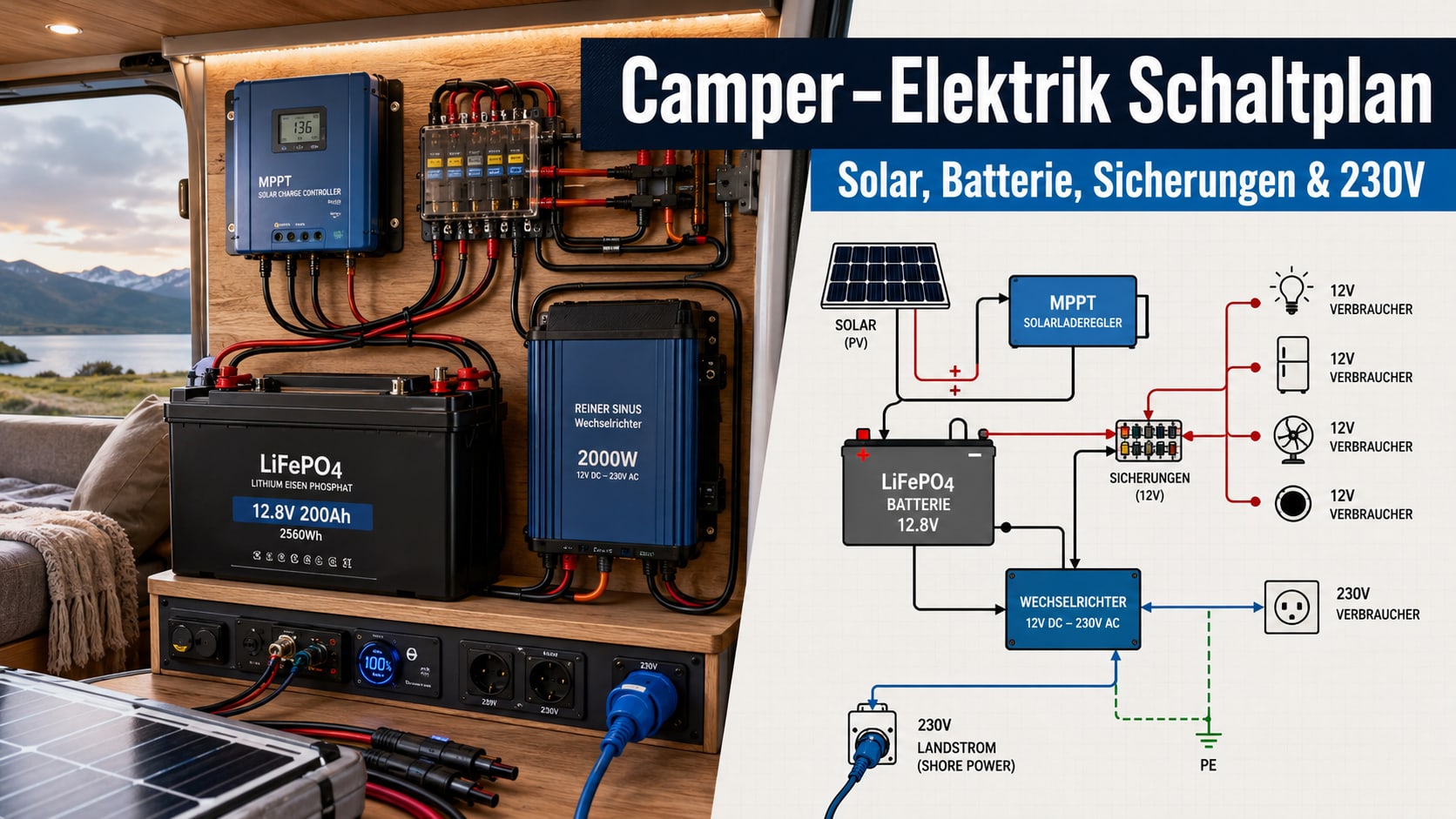

Die typische Camper-Elektrik besteht aus:
- Ladeseite: Lichtmaschine → DC-DC-Ladebooster (bei LiFePO4) → Aufbaubatterie
- Solarseite: Solarpanel → MPPT-Regler → Aufbaubatterie
- Landstrom (230V): CEE-Dose → FI/RCD 30 mA → LS (zweipolig) → Ladegerät → Aufbaubatterie
- Verbraucherseite: Batterie → Hauptsicherung → Sicherungsverteiler → Geräte
- 230V (optional): Batterie → Wechselrichter → eigenes Schutzkonzept → Steckdosen
Für den vollständigen Schaltplan inkl. ASCII-Diagrammen, Symbol-Tabelle, korrekter Position der DC-DC-Booster-Sicherungen, den genauen Anforderungen aus DIN VDE 0100-721 für 230V und einer Querschnitts-Tabelle bis 150 A lies unseren detaillierten Schaltplan-Guide: Camper Elektrik Schaltplan 12V & 230V Anleitung. Dort findest du auch die häufigsten Fehler beim eigenen Schaltplan und den richtigen Umgang mit Vorrangschaltung und Rückspeise-Vermeidung.
Der einfachste Weg zum Schaltplan: Gib deine Geräte ein und erhalte automatisch Kabelquerschnitte, Sicherungen und einen druckfertigen Schaltplan als PDF. Keine Elektrik-Vorkenntnisse nötig. Das PDF ist eine technische Planungs- und Orientierungshilfe — die Errichtung (insbesondere des 230V-Teils) und die TÜV-Eintragung erfolgen weiterhin durch eine Elektrofachkraft bzw. Sachverständigen.
Was kostet eine komplette Camper-Elektrik?
Eine fundierte Frage, die meist mit "kommt drauf an" beantwortet wird. Hier eine realistische Schätzung für drei typische Setup-Klassen — exklusive Eigenleistung beim Einbau:
| Bauteil | Budget-Setup (~1.500 €) | Mid-Range (~3.000 €) | Premium (~5.500 €) |
|---|---|---|---|
| Aufbaubatterie | 100 Ah LiFePO4 No-Name (~280 €) | 200 Ah LiFePO4 Markenware (~650 €) | 2× 200 Ah LiFePO4 Premium mit Heizmantel (~1.800 €) |
| Solaranlage | 1× 200 Wp + MPPT 20 A (~280 €) | 2× 200 Wp + MPPT 30 A (~550 €) | 3× 200 Wp + MPPT 50 A (~950 €) |
| DC-DC-Ladebooster | 30 A No-Name (~150 €) | 30 A Victron Orion (~280 €) | 50 A Victron Orion XS (~450 €) |
| Landstrom-Ladegerät | 15 A einfach (~120 €) | 25 A Victron Blue Smart (~280 €) | 30 A Victron + Multiplus-Kombi (~1.200 €) |
| Wechselrichter (optional) | — | 1000 W Sinus (~280 €) | 2000 W Sinus + Vorrangschaltung (~750 €) |
| Sicherungen, Verteiler, Kleinteile | ~150 € | ~250 € | ~400 € |
| Kabel (1,5–50 mm²) + Crimpwerkzeug | ~200 € | ~350 € | ~500 € |
| Monitoring (Shunt, Batterie-Computer) | — | ~150 € | ~250 € |
| Gesamt-Schätzung | ~1.500 € | ~3.000 € | ~5.500 € |
Die Spanne nach unten ist begrenzt — Sicherheit (Hauptsicherung, FI/RCD, korrekte Querschnitte) sollte nicht eingespart werden. Nach oben ist die Premium-Klasse vor allem durch Markenqualität, Monitoring und Reserven definiert.

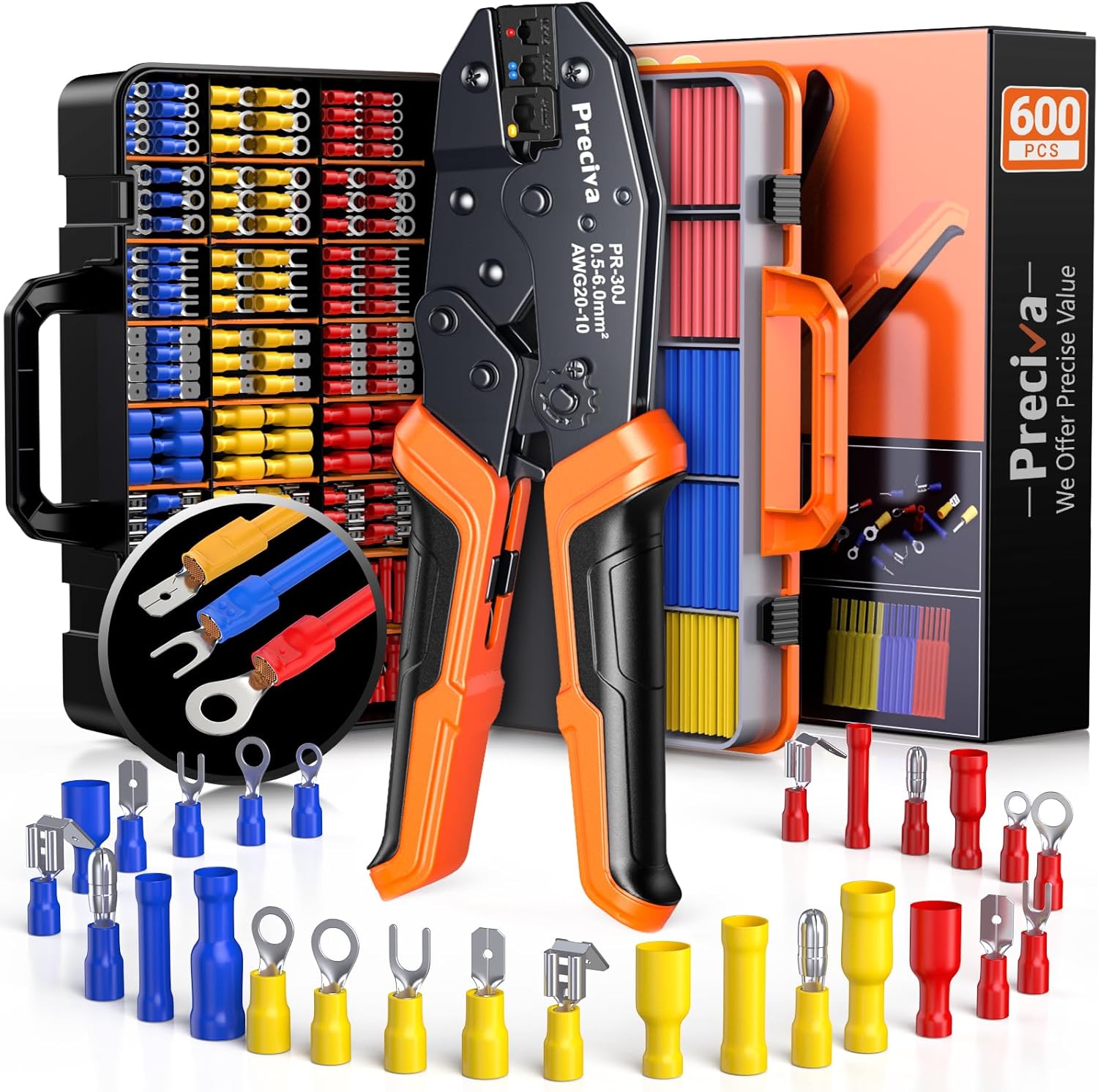

Zusätzliche Kostenpunkte, die oft vergessen werden: Werkzeug (Crimpzange mit Ratsche ~80 €, Multimeter ~30 €), Schrumpfschlauch mit Kleber, Kabelschuhe in passenden Größen, eventuell Werkstatt-Kosten für die 230V-Abnahme (~150–300 €) und die TÜV-Eintragung selbst (~80–200 €).
Die 10 häufigsten Fehler bei der Camper-Elektrik
Diese zehn Fehler tauchen in Foren und Werkstattbesuchen am häufigsten auf. Für jeden Fehler gibt es eine kurze Lösung:
1. Zu dünne Kabel — Brandgefahr! → Immer mit der Querschnitts-Formel rechnen, nie schätzen. Eine Nummer größer ist sicherer als knapp dimensioniert.
2. Keine Hauptsicherung oder zu weit von der Batterie entfernt. → Maximal 30–50 cm vom Batterie-Pluspol. Position direkt nach dem Pol, vor jedem Verteiler.
3. Kabel löten statt crimpen — Lötstellen brechen bei Vibration. → Crimpzange mit Ratsche, passende Kabelschuhe, Schrumpfschlauch mit Kleber zur Zugentlastung. Immer.
4. Batterie zu klein dimensioniert. → Lieber 20 % mehr Kapazität als geplant. Eine LiFePO4 hält Jahre, eine ständig tiefentladene AGM ist nach einer Saison hin.
5. Kein FI/RCD bei 230V — Lebensgefahr! → FI/RCD ≤ 30 mA direkt nach der Einspeisung ist Pflicht. Typ A/F/B abhängig von den Geräten — Auswahl durch Elektrofachkraft.
6. Solar ohne MPPT — PWM verschenkt 20–30 % Ertrag. → MPPT-Regler kosten heute kaum mehr als PWM, holen aber deutlich mehr aus den Panels heraus.
7. Kein DC-DC-Ladebooster bei Euro 6 / Smart Alternator / LiFePO4. → Smart Alternators laden ohne Booster nicht zuverlässig nach. Bei LiFePO4 ist der Booster zusätzlich nötig, um die Lichtmaschine vor den niedrigen Innen-Impedanzen der Lithium-Zellen zu schützen. Details und Schaltbeispiel siehe Schaltplan-Guide.
8. Kein Sternpunkt für die Masse. → Wenn jeder Minus-Pol irgendwo am Chassis schraubt, entstehen Massenschleifen und Störspannungen (Stereoanlage knackt, Kühlschrank-Sensor spinnt). EIN sauberer Sternpunkt nahe der Aufbaubatterie löst das.
9. 230V und 12V im selben Kabelschacht. → 230V und 12V immer getrennt führen, entweder in unterschiedlichen Leerrohren oder durch einen Trennsteg im Kabelkanal. Eine Mischverlegung in einem offenen, gemeinsamen Kanal ist wegen Brandlast und Wartbarkeit zu vermeiden.
10. LiFePO4 unter 0 °C laden. → Standard-LiFePO4 dürfen unter dem Gefrierpunkt nicht geladen werden — die Zellen nehmen Schaden. Für Winterbetrieb LiFePO4 mit Heizmantel oder Niedertemperatur-BMS wählen, oder beim Laden den Wohnraum heizen.
Einkaufsliste: Was du brauchst
Diese Liste deckt die Komponenten ab, die in einem typischen 200 Ah / 400 Wp / 1000 W-Wechselrichter-Setup verbaut werden. Preisbereiche sind grob — je nach Marke, Aktion und Händler kannst du oben oder unten liegen.
Hauptkomponenten
| Komponente | Marken-Klasse | Preisbereich |
|---|---|---|
| LiFePO4 Batterie 100–300 Ah | No-Name / Eco-Marke / Premium (Victron, BSLBATT, Liontron) | 250–1.200 € |
| Solarpanel 200–400 Wp gesamt | No-Name / Markenmodul (offgridtec, Victron, SunPower) | 150–600 € |
| MPPT-Laderegler 20–50 A | EPEver / Victron / Studer | 80–400 € |
| DC-DC-Ladebooster 20–50 A | Votronic / Victron Orion / Sterling | 150–500 € |
| Landstrom-Ladegerät 15–30 A | CTEK / Victron Blue Smart / Multiplus-Kombi | 120–1.200 € |
| Wechselrichter (reiner Sinus!) 1000–2000 W | No-Name / Victron Phoenix / Multiplus | 200–1.500 € |
Sicherungen & Verteiler
- ANL-Hauptsicherung 100–250 A passend zur Batteriegröße
- Sicherungsverteiler / Sicherungskasten 6–12 Plätze (mit Beleuchtung)
- KFZ-Flachsicherungen (Sortiment 5–40 A)
- MEGA- oder Midi-Sicherungen für Booster und Wechselrichter
- FI/RCD 30 mA bei 230V (Typ-Auswahl durch Elektrofachkraft)
- Zweipolig abschaltender Leitungsschutzschalter B13/B16 bei 230V
- Hauptschalter / Trennschalter (idealerweise als Notabschalter erreichbar)
Kabel & Werkzeug
- Kabel in verschiedenen Querschnitten (1,5 mm² für LED bis 50 mm² für Wechselrichter)
- H07RN-F-Leitung für 230V-Stromkreise mit mechanischer Beanspruchung
- Crimpzange mit Ratsche (Pflicht — niemals einfache Crimpzange)
- Kabelschuhe (Ring, Flach) in allen verbauten Größen
- Schrumpfschlauch mit Kleber zur Zugentlastung
- Digital-Multimeter (Spannung + Strom + Widerstand + Durchgang)
- Optional: Batterie-Computer / Shunt für genauen SoC (Stand-of-Charge)
ECTIVE BB 30 Ladebooster 30A 12V DC-DC AGM/Gel/LiFePO4
ECTIVE BB 30 Ladebooster 30A 12V DC-DC AGM/Gel/LiFePO4 — Budget-Klasse, 30A B2B. Ideal für den Campe...
Victron Energy Orion-Tr Smart DC-DC Ladebooster (Bluetooth) - 12/12V, 30 Amp, 360-Watt - Batterie Ladegerät für Doppelbatteriesysteme - Isoliert
Professionelles DC-DC-Ladegerät: Das Orion-Tr Smart Ladebooster ist ein professioneller, DC zu DC ad...
Green Cell 1000W/2000W Reiner Sinus Wechselrichter 12V 230V
Green Cell 1000W/2000W Reiner Sinus Wechselrichter 12V 230V — Budget-Klasse, 1000W. Ideal für den Ca...
Victron Energy 1200VA Reiner Sinus Wechselrichter 12V 230V
Victron Energy 1200VA Reiner Sinus Wechselrichter 12V 230V — Premium-Klasse, 1000W. Ideal für den Ca...
Preciva Crimpzange Set 600 Teile Aderendhülsen Koffer
Preciva Crimpzange Set 600 Teile Aderendhülsen Koffer — Standard-Klasse, Crimp-Set. Ideal für den Ca...
WEICON TOOLS Abisolierzange No. 5 automatisch 0,2-6,0mm²
WEICON TOOLS Abisolierzange No. 5 automatisch 0,2-6,0mm² — Budget-Klasse, Abisolierzange. Ideal für ...
KAIWEETS KM200s Digital-Multimeter
Ein Multimeter gehört in jeden Camper-Ausbau: zum Prüfen von Spannung, Durchgang, Massepunkten und e...
FAQ — die häufigsten Fragen
Wie lange hält eine LiFePO4-Batterie im Camper realistisch? Bei sauberer Ladung, normalem DoD (80 %) und gemäßigtem Temperaturbereich sind 8–10 Jahre realistisch — das entspricht ca. 3.000–5.000 Vollzyklen. Wer die Batterie ständig auf 100 % lädt und entlädt, hält die Lebensdauer auf 6–8 Jahre. Tiefentladungen unter den BMS-Cut-off sollten vermieden werden.
Brauche ich einen MPPT-Solarregler oder reicht ein PWM? Im Camper-Setup ist MPPT in fast allen Fällen die bessere Wahl. Ein guter MPPT holt 20–30 % mehr Ertrag aus den Panels, kostet aber kaum noch mehr als ein PWM. Bei sehr kleinen Anlagen (≤ 50 Wp) kann ein PWM noch akzeptabel sein.
Reichen 200 Wp Solar im Sommer in Deutschland? Für einen Wochenend-Camper mit Tagesverbrauch um 500–800 Wh: ja, mit Reserve. Für Vanlife im Dauerbetrieb (1.000+ Wh/Tag): grenzwertig, eher 300–400 Wp. Im Winter reichen 200 Wp auch im Süden Deutschlands nicht für autarken Betrieb.
Kann ich Solar und Landstrom-Ladegerät gleichzeitig nutzen? Ja. Beide laden die Aufbaubatterie über getrennte Wege und stören sich nicht. Solar speist über den MPPT, Landstrom über das Ladegerät. Beide haben eigene Sicherungen.
Brauche ich einen DC-DC-Ladebooster? Bei modernen Fahrzeugen (Euro 6 / Smart Alternator) und bei LiFePO4-Aufbaubatterien: ja. Smart Alternators liefern keine konstante Ladespannung, und LiFePO4 zieht ohne Begrenzung extrem hohe Ströme, die die Lichtmaschine überlasten können. Bei klassischen Blei-/AGM-Aufbauten mit einer normalen Lichtmaschine reicht ein einfaches Trennrelais. Mehr dazu im Schaltplan-Guide.
Wie groß muss der Wechselrichter sein? Faustregel: Dauerleistung deines größten 230V-Verbrauchers + 30 % Reserve. Für Kaffeemaschine, Mixer, Laptop-Netzteil reichen meist 1000–1500 W reiner Sinus. Größere Geräte (Föhn, Wasserkocher) brauchen 2000 W+. Modifizierter Sinus ist im Camper nicht zu empfehlen — viele moderne Geräte (Schaltnetzteile, Motoren) vertragen das nicht.
Was kostet eine komplette Camper-Elektrik? Realistisch: 1.500 € (Budget), 3.000 € (Mid-Range), 5.500 € (Premium) — siehe Detail-Tabelle weiter oben. Eigenleistung beim Einbau, Werkzeug und die fachliche 230V-Abnahme sind nicht enthalten.
Brauche ich für den Schaltplan einen Elektriker? Für den 12V-Teil: nein, wenn du dich an die Grundregeln (Querschnitt, Sicherung-Position, Sternpunkt, Booster bei LiFePO4) hältst. Für den 230V-Teil und die TÜV-Eintragung: ja, das ist Elektrofachkraft-Pflicht (DIN VDE 0100-721) — auch versicherungstechnisch der saubere Weg.
Fazit: So planst du deine Camper-Elektrik richtig
Die Camper-Elektrik muss kein Hexenwerk sein. Mit der richtigen Planung und den passenden Tools schaffst du das auch als Einsteiger:
- Energiebedarf berechnen → Energierechner
- Batterie dimensionieren → Batterie-Berater
- Solar planen → Solar-Berater
- Kabel & Sicherungen berechnen → automatisch im Elektrik-Planer
- Vollständigen Schaltplan inkl. 230V-Anforderungen → Schaltplan-Guide
- Maßgeschneidertes PDF mit Stückliste → Elektrik-Planer
Das Wichtigste: Plane erst, kaufe dann. Ein durchdachter Schaltplan spart dir hunderte Euro an Fehlkäufen und vermeidet gefährliche Installationsfehler. Wer noch tiefer in einzelne Bausteine einsteigen will, findet im LiFePO4-Vergleich 2026 den ehrlichen Kosten-Check pro Marke.
Bist du bereit für deinen Ausbau? Spare dir stundenlange Recherche und die Angst vor Kabelbränden. Gib einfach deine Geräte ein — der Elektrik-Planer berechnet alles automatisch und erstellt deinen maßgeschneiderten Schaltplan als PDF. Mit Einkaufsliste und Preisschätzung. Das PDF ist eine technische Planungs- und Orientierungshilfe — die Errichtung (insbesondere des 230V-Teils) und die TÜV-Eintragung erfolgen weiterhin durch eine Elektrofachkraft bzw. Sachverständigen. Alle Berechnungen ohne Gewähr.
Elektrik-Planer: Automatischer Schaltplan & Kabelberechnung
Erstelle deinen kompletten Camper-Schaltplan – mit automatischer Kabelberechnung, Sicherungsdimensionierung und PDF-Export. Keine Elektrik-Vorkenntnisse nötig.
- ✓ Automatischer SVG-Schaltplan
- ✓ PDF-Export
- ✓ Offline nutzbar
- ✓ 60+ Geräte-Vorlagen
Kostenlose Elektrik-Checkliste
Die 10 wichtigsten Punkte für deine Camper-Elektrik – als PDF direkt in dein Postfach.
Gefällt dir dieser Ratgeber?
Erstelle kostenlos dein Konto und plane deinen Camper-Ausbau mit unseren Tools, Checklisten und der Community.
- ✓ Projektplanung
- ✓ Budget-Tracking
- ✓ Energierechner
- ✓ Community
Hinweis: Alle Inhalte basieren auf persönlichen Erfahrungen und erfolgen auf eigene Gefahr. Bei komplexen Arbeiten (Elektrik, Gas) einen Fachmann konsultieren. Vollständiger Haftungsausschluss
Produktkandidaten für deine Recherche
Diese Produkte passen thematisch zum Ratgeber und können dir bei der Vorbereitung helfen. Fahrzeugspezifische Bremsenteile musst du vor dem Kauf immer über HSN/TSN, FIN/VIN und die Fahrzeugauswahl prüfen.
ECO-WORTHY 100W Solarpanel 12V
Ein 100-W-Solarmodul eignet sich für kleine Setups, Erhaltungsladung oder als Ergänzung. Für Kühlsc…
Victron Energy Orion-Tr Smart DC-DC Ladebooster (Bluetooth) - 12/12V, 30 Amp, 360-Watt - Batterie Ladegerät für Doppelbatteriesysteme - Isoliert
Professionelles DC-DC-Ladegerät: Das Orion-Tr Smart Ladebooster ist ein professioneller, DC zu DC a…
ECO-WORTHY 100W flexibles Solarpanel
Ein flexibles 100-W-Solarmodul ist interessant, wenn Gewicht und flache Montage wichtiger sind als …
ECTIVE BB 30 Ladebooster 30A 12V DC-DC AGM/Gel/LiFePO4
ECTIVE BB 30 Ladebooster 30A 12V DC-DC AGM/Gel/LiFePO4 — Budget-Klasse, 30A B2B. Ideal für den Camp…
enjoy solar 200W Full Black Solarmodul
Ein 200-W-Solarmodul ist ein guter Baustein für mittelgroße Camper-Setups. Entscheidend sind Dachfl…
LiTime LiFePO4 200Ah 12V Batterie
Eine 200-Ah-LiFePO4-Batterie ist interessant für Camper mit Kühlschrank, Licht, Wasserpumpe, Ladege…
Blue Sea Systems ST Flachsicherungsblock 12-Fach
Blue Sea Systems ST Flachsicherungsblock 12-Fach — Premium-Klasse, 12 Slots. Ideal für den Camper-A…
ECO-WORTHY LiFePO4 280Ah Bluetooth Lithium Batterie 12V
ECO-WORTHY LiFePO4 280Ah Bluetooth Lithium Batterie 12V — Budget-Klasse, 280Ah. Ideal für den Campe…
ECTIVE SC 30 PRO MPPT Laderegler 30A 100V Bluetooth ECE R10
ECTIVE SC 30 PRO MPPT Laderegler 30A 100V Bluetooth ECE R10 — Standard-Klasse, 30A MPPT. Ideal für …
Green Cell 1000W/2000W Reiner Sinus Wechselrichter 12V 230V
Green Cell 1000W/2000W Reiner Sinus Wechselrichter 12V 230V — Budget-Klasse, 1000W. Ideal für den C…
KAIWEETS KM200s Digital-Multimeter
Ein Multimeter gehört in jeden Camper-Ausbau: zum Prüfen von Spannung, Durchgang, Massepunkten und …
KAOLALI 6-Fach Sicherungskasten ATO 12V/24V LED-Anzeige
KAOLALI 6-Fach Sicherungskasten ATO 12V/24V LED-Anzeige — Budget-Klasse, 6 Slots. Ideal für den Cam…
Hinweis: Die Links zu den Produkten sind Affiliate-Links. Wenn du über diese Links kaufst, erhalten wir eine kleine Provision, ohne dass dir zusätzliche Kosten entstehen. So hilfst du uns, PlanMyCamper.de weiterzuentwickeln!
Ähnliche Ratgeber
Camper Elektrik Schaltplan: 12V & 230V Guide mit Beispielen
Was ein Camper-Schaltplan enthält: Symbole, 12V-Beispiel mit Solar & Batterie s…
12V Camper Wasserhahn: Kauf & Einbau
12V Camper Wasserhahn kaufen oder einbauen? Erfahre, welche Bohrung, Schlauchgr…
EcoFlow vs. Jackery: Powerstation für Camper im Test 2026
EcoFlow DELTA 3 Max Plus oder Jackery 2000 Plus? LiFePO4, Ladezeit, 12V-Ausgang…
