Camper Elektrik Schaltplan: 12V & 230V Guide mit Beispielen

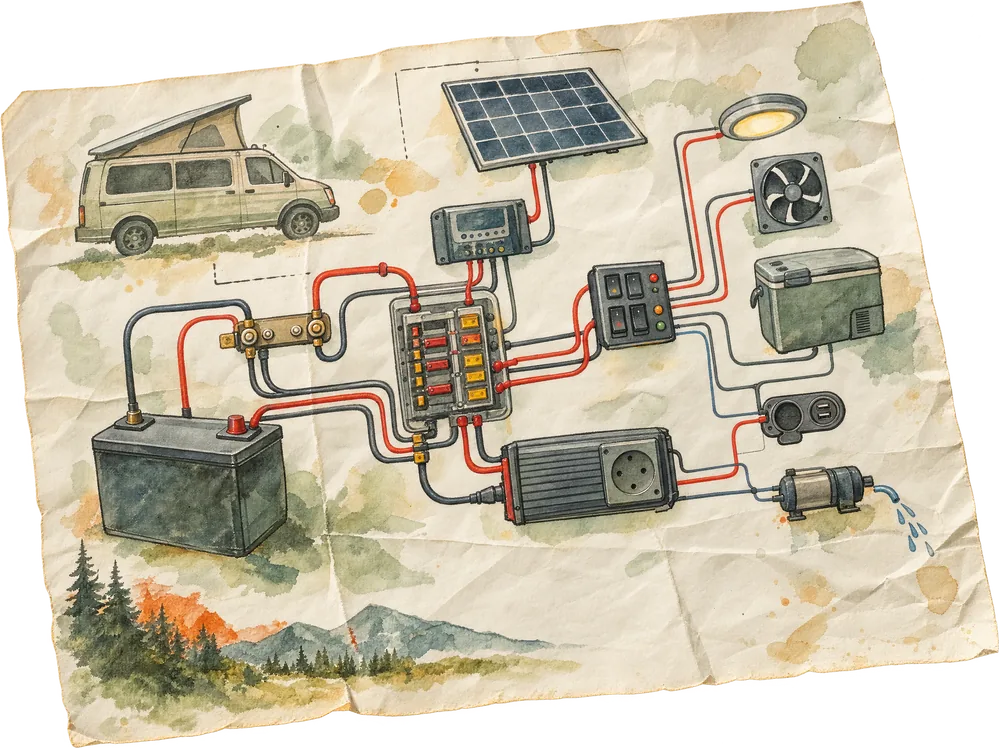

Erst zeichnen,
dann verdrahten.

Du baust deinen Camper aus, hast Solarpanels gekauft, eine LiFePO4-Batterie steht im Werkzeugschuppen, und langsam wird klar: Ohne ein klares Schaltbild auf Papier wird das kein sauberer Ausbau. Spätestens beim TÜV, beim ersten Sicherungsschaden auf der A7 oder wenn du nach drei Jahren wissen willst, welcher Querschnitt da eigentlich verlegt wurde, wirst du dir den Schaltplan wünschen.

Dieser Ratgeber zeigt dir, wie ein Camper-Elektrik-Schaltplan aufgebaut ist: vom einfachen 12V-System mit Aufbaubatterie und Solar bis zur Erweiterung um Wechselrichter und 230V-Landstrom. Du bekommst die wichtigsten Symbole, ein vollständiges Beispiel-Schema, die Sicherungs- und Querschnitts-Berechnung über den zulässigen Spannungsabfall und eine Querschnitts-Tabelle für die typischen Camper-Fälle, mit der du deinen eigenen Plan zeichnen kannst.

Achtung

Wichtiger Hinweis: alle Angaben ohne Gewähr.

Dieser Ratgeber ist eine allgemeine technische Orientierung und ersetzt keine fachliche Planung im Einzelfall. Symbole, Schaltbilder, Sicherungswerte und Querschnitte sind Beispiele: die konkrete Auslegung deiner Anlage hängt von Komponenten, Längen, Verlegeart, Verbrauchern und Bordnetz ab und muss von dir bzw. einer qualifizierten Elektrofachkraft geprüft werden.

230V-Installationen dürfen ausschließlich von einer qualifizierten Elektrofachkraft errichtet, geändert und abgenommen werden (DIN VDE 0100-721). Das gilt sinngemäß auch für die TÜV-Eintragung und kann im Versicherungsfall entscheidend sein.

Wir übernehmen keine Haftung für Schäden, die aus der Anwendung der hier gezeigten Inhalte entstehen. Bei Zweifeln immer eine Elektrofachkraft hinzuziehen.

Auf einen Blick

Das Wichtigste zum Schaltplan.

Vom einfachen 12-V-System mit Aufbaubatterie und Solar bis zur Erweiterung um Wechselrichter und Landstrom: Ein Blatt Papier und eine halbe Stunde reichen, wenn die Reihenfolge stimmt.

• Sicherheit:Falsche Sicherung, zu dünner Querschnitt und schlechte Verbindungen sind die Brandquellen; der Plan zwingt zum Durchrechnen.
• TÜV und Versicherung:Hauptsicherung, Trennschalter und Erdung nachvollziehbar dokumentiert verkürzen die Prüfung.
• Querschnitt nach Formel:Über den zulässigen Spannungsabfall, nie nach Gefühl, immer aufrunden.
• 230 V ist Fachkraftsache:Errichtung, Änderung und Abnahme nur durch eine qualifizierte Elektrofachkraft.

Warum jeder Camper-Ausbau einen Schaltplan braucht

Es gibt vier harte Gründe, warum ein Schaltplan kein "nice to have" ist:

1. Sicherheit. Viele elektrische Brandrisiken im Camper entstehen aus drei Quellen: falsche Sicherung, zu dünner Kabelquerschnitt, schlecht ausgeführte Verbindungen. Ein dokumentierter Schaltplan zwingt dich, jede Sicherung und jeden Querschnitt einmal sauber durchzurechnen, bevor du Kabel ziehst. Das findet Fehler, die du sonst erst auf der Autobahn entdeckst.

2. TÜV-Eintragung. Wenn du den Aufbau als Wohnmobil eintragen willst, fragt der Prüfer nach Nachweisen zur Elektrik: wo sitzt die Hauptsicherung, wo der Trennschalter, wie ist die Lichtmaschinen-Ladung abgesichert. Ein vorgelegter Schaltplan kann die Prüfung deutlich verkürzen.

3. Wartung in drei Jahren. Welcher Querschnitt war jetzt am Wechselrichter? Wo sitzt die Sicherung für die zweite Steckdose? Hattest du am Sternpunkt geerdet? Ein Schaltplan ist dein zukünftiges Ich, das es dem heutigen Ich dankt.

Plus ein vierter Grund: Versicherungsfall. Brennt der Camper, will die Versicherung wissen, ob nach den anerkannten Regeln der Technik installiert wurde. Schaltplan + Querschnitts-Berechnung sind ein starker Nachweis.

Die wichtigsten Symbole im Schaltplan: Schnell-Überblick

Die meisten Camper-Schaltpläne kommen mit etwa 15 Standard-Symbolen aus. Hier die wichtigsten:

Wichtig: Du musst keine DIN-konformen Schaltzeichen verwenden. Entscheidend ist, dass jemand anderes (zukünftiges Ich, TÜV-Prüfer, Werkstatt) den Plan ohne Rückfrage lesen kann. Funktion vor Form.

Der 12V-Standard-Schaltplan: Solar + Batterie + Verbraucher

Der Grundaufbau ist bei fast jedem Camper gleich. Hier die Reihenfolge der Komponenten, von der Stromquelle zum Verbraucher. Das Schema unten zeigt das LiFePO4-Setup mit DC-DC-Ladebooster, das ist heute der Standard bei Lithium-Aufbauten:

[Solarmodul 200 Wp]
       |
       |  6 mm² (12A max)
       v
[MPPT-Solarregler 20A]
       |
       |  6 mm² (+ Sicherung 25A)
       v
[Aufbaubatterie LiFePO4 200Ah] -- 35-50 mm² -- [Hauptsicherung 200A]
       ^                                                |
       |                                                v
[Sicherung 40A nahe Aufbau]                     [Hauptschalter]
       ^                                                |
       |                                                v
[DC-DC-Ladebooster 30A]                         [Sicherungsverteiler 12V]
       ^                                                |
       |                                                +--> [LED-Innenraum]              Sicherung 5A    1.5 mm²
[Sicherung 40A nahe Starter]                            +--> [Wasserpumpe]                Sicherung 7.5A  2.5 mm²
       ^                                                +--> [Kompressor-Kühlschrank]     Sicherung 10A   2.5 mm²
       |  6-10 mm²                                      +--> [Heizung Steuerung]          Sicherung 5A    1.5 mm²
[Starterbatterie] <- Lichtmaschine                      +--> [USB-Steckdosen]             Sicherung 5A    1.5 mm²
                                                        +--> [12V-Steckdose]              Sicherung 15A   2.5 mm²

Die wichtigsten Regeln in dieser Reihenfolge:

1. Sicherung immer nah an der Quelle. Hauptsicherung sitzt maximal 30 cm vom Plus-Pol der Aufbaubatterie entfernt. Beim Lade-Pfad Lichtmaschine → Booster → Aufbaubatterie gehört eine Sicherung nah an der Starterbatterie und eine weitere nah an der Aufbaubatterie: beide Enden sind eine Quelle, beide Kabelabschnitte müssen geschützt werden. Beim einzelnen Solarmodul im Schema oben steht deshalb keine eigene Sicherung: Ein Modul liefert nicht mehr als seinen eigenen Kurzschlussstrom, und der liegt unter dem, was die 6-mm²-Leitung verträgt. Sobald mehrere Module parallel geschaltet werden, gehört in jeden Strang eine Sicherung; den zulässigen Wert nennt das Moduldatenblatt als Rückstromfestigkeit.
2. Querschnitt steigt mit dem Strom. Von Solar (6 mm²) über Hauptleitung (35–50 mm²) zu Einzelverbrauchern (1.5–2.5 mm²). Niemals einen Querschnitt nach Augenmaß wählen, siehe Berechnung weiter unten. Die Spannen an Hauptsicherung und Wechselrichter sind Beispielwerte für kurze Wege. Wie du den Querschnitt für deine eigenen Leitungslängen bestimmst, steht weiter unten bei der Berechnung.
3. Sternpunkt für die Masse. Alle Minus-Leitungen treffen sich an EINEM Punkt nahe der Aufbaubatterie. Spart Störspannungen und macht Fehlersuche radikal einfacher.
4. DC-DC-Ladebooster bei LiFePO4 zur Starterbatterie. LiFePO4-Batterien haben eine sehr niedrige Innen-Impedanz und können ohne Begrenzung extrem hohe Ladeströme ziehen, die eine normale Lichtmaschine überlasten. Ein DC-DC-Booster begrenzt den Strom, lädt die LiFePO4 mit dem richtigen Profil und schützt die Lichtmaschine, siehe z. B. das Victron Orion XS Manual. Bei klassischen Blei-/AGM-Setups reicht das einfache Trennrelais.
5. Hauptschalter direkt nach der Hauptsicherung. Damit kannst du die ganze 12V-Anlage stromlos schalten (Werkstattbesuch, Winterpause).

Der MPPT-Solarladeregler aus unserem eigenen 12V-Setup, seit Juli 2026 im Einsatz:

Erweiterung: Wechselrichter + 230V Landstrom

Sobald du Kaffeemaschine, Mixer oder Akku-Lader betreiben willst, kommt ein Wechselrichter dazu. Sobald du an einer Stellplatz-Säule "Landstrom" anschließen willst, kommt 230V dazu. Beides braucht eigene Schutzkonzepte, und beim 230V-Teil gilt: Errichtung und Abnahme ausschließlich durch eine qualifizierte Elektrofachkraft.

Wechselrichter (12V → 230V):

[Aufbaubatterie] -- 35-50 mm² -- [Wechselrichter-Sicherung nach Herstellerangabe] -- [Wechselrichter 1500W]
                                                                            |
                                                                            v
                                                                    [Schuko-Steckdose Wohnraum]

Der Querschnitt zum Wechselrichter ist der größte im Camper: bei einem 1500W-Wechselrichter fließen rechnerisch ca. 125A bei 12V (Leistung ÷ Spannung). Das ist der Idealwert; real liegt der Strom wegen der Wandlerverluste darüber, siehe den Hinweis unter der Sicherungstabelle weiter unten. Kabel und Sicherung legst du deshalb nach der realen Stromaufnahme und den Herstellerangaben aus, nicht nach dem Idealwert. 25 mm² reicht nur bei sehr kurzen Wegen und passenden Herstellerangaben. In der Praxis sind 35–50 mm² je nach Leitungslänge, Dauerlast und Wechselrichter-Hersteller oft realistischer, sonst sinkt die Spannung zu stark und der Wechselrichter schaltet ab.

Bei fest installierten 230V-Steckdosen hinter dem Wechselrichter braucht auch die Wechselrichterseite ein eigenes Schutzkonzept nach Herstellerangaben: Netzform, PE-/N-Bezug, RCD und allpolige Umschaltung müssen zusammenpassen. Wechselrichter, Landstrom und Vorrangschaltung dürfen niemals gegeneinander rückspeisen, sonst sind RCD-Funktion und Personenschutz nicht mehr garantiert.

Landstrom (230V von außen):

[CEE-Außensteckdose 16A]
       |
       v
[FI/RCD 30 mA] -- [Leitungsschutzschalter 16A (LS), zweipolig abschaltend]
       |
       v
[230V-Verteiler im Wohnraum]
       |
       +--> [Steckdose Küche]
       +--> [Steckdose Bett]
       +--> [Batterie-Ladegerät 230V -> 12V] --> [Aufbaubatterie]

Für 230V-Anlagen in Caravans und Motorcaravans gilt DIN VDE 0100-721. Den aktuellen Norm-Stand findest du über das DKE-Normenportal (Suche: "VDE 0100-721"). Daraus die Eckpunkte für deinen Schaltplan:

• FI/RCD mit Bemessungsfehlerstrom ≤ 30 mA direkt nach der Einspeisung. Welcher RCD-Typ konkret richtig ist, hängt von den angeschlossenen Geräten ab: Typ A ist im Camper häufig Standard, Typ F für bestimmte einphasige Verbraucher mit Mischfrequenz-Fehlerströmen, Typ B/B+ bei möglichen glatten Gleichfehlerströmen (z. B. hinter manchen Wechselrichter/Lader-Kombigeräten). Die finale Auswahl sollte die Elektrofachkraft anhand von Ladegerät, Wechselrichter und Herstellerangaben treffen.
• Alle 230V-Stromkreise hinter dem RCD: keine Steckdose und kein Verbraucher darf an der Schutzschaltung vorbei.
• Zweipolig abschaltende Überstrom-Schutzeinrichtung: In Caravan-/Camper-Anlagen müssen die aktiven Leiter gemeinsam getrennt werden, da man durch verpolte Camping-Säulen nicht sicher wissen kann, auf welchem Pol die Phase wirklich anliegt. Ob dafür ein voll zweipoliger Leitungsschutzschalter oder ein 1P+N-Gerät passt, legt die Elektrofachkraft anhand der Einspeisung, Anlage und Herstellerangaben fest.
• Mindestquerschnitt 1.5 mm² für die 230V-Verbraucherstromkreise.
• Geeignete Leitungen (z. B. flexible Leitungen H07RN-F für mechanische Beanspruchung), saubere Verschraubungen, keine Lüsterklemmen.

Eine kompakte Zusammenfassung der Anforderungen aus DIN VDE 0100-721 findest du z. B. bei elektrofachkraft.de.

Unabhängig von der eigenen Anlage gilt: Auf einen intakten vorgelagerten FI in der Landstrom-Säule kannst du dich nicht verlassen. Dein eigener RCD muss in jedem Fall schützen.

Wer Wechselrichter UND Landstrom betreibt, braucht eine Vorrangschaltung (NVS / Transferschalter), die allpolig schaltet, also L UND N gleichzeitig trennt. Sobald Landstrom anliegt, wird der Wechselrichter umgangen, und die 230V-Verbraucher hängen direkt am Landstrom. Manuell mit einem allpoligen Umschalter geht das auch, automatisch ist komfortabler.

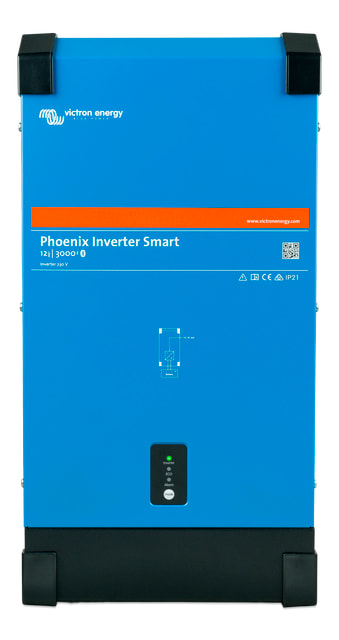

Passender reiner Sinus-Wechselrichter für 230V im Camper:

Sicherungen richtig dimensionieren

Faustregel: Sicherung schützt das Kabel, nicht den Verbraucher. Heißt: Die Sicherung muss kleiner sein als das, was das Kabel maximal verträgt. Sonst brennt das Kabel, bevor die Sicherung auslöst, und das ist eine der häufigsten Brandursachen in selbst ausgebauten Campern.

Hinweis zu den beiden Wechselrichter-Zeilen: Die ~85A und die ~170A sind Idealwerte (Leistung ÷ Spannung). Real fließen wegen der Wandlerverluste eher ~95–100A beziehungsweise ~185–195A. Nimm die Sicherung deshalb jeweils am oberen Ende der Spanne, also 125A statt 100A beim 1000-W-Gerät und 250A beim 2000-W-Gerät, und leg Kabel und Sicherung nach den Herstellerangaben aus. Eine 100A-Sicherung an einem 1000-W-Wechselrichter, der unter Volllast selbst rund 100A zieht, löst sonst irgendwann grundlos aus.

Die Sicherung sitzt immer auf der Plus-Seite, immer am Anfang der Leitung (also direkt am Batterie-Plus oder am Verteiler). Niemals am Verbraucher-Ende.

Kabelquerschnitt über den Spannungsabfall berechnen

Die hier gezeigte Formel ist die Standard-Berechnung für den Spannungsabfall bei 12V im Camper. Sie ist nicht die vollständige VDE-konforme Auslegung: die berücksichtigt zusätzlich die Strombelastbarkeit der Leitung, Verlegeart, Umgebungstemperatur, Häufung, Absicherung und den verwendeten Leitungstyp. Im Camper-Alltag ist bei 12V der Spannungsabfall meistens der bestimmende Faktor, weil die Kabelwege oft länger sind, als die reine Strombelastbarkeit fordern würde. Bei sehr hohen Dauerströmen kommt die thermische Belastbarkeit der Leitung allerdings als zweite Grenze dazu (siehe den Hinweis unter der Querschnitts-Tabelle).

A = (2 × L × I) / (γ × ΔU)

A  = Querschnitt in mm²
L  = Kabellänge einfach in m  (× 2 für Hin- und Rückleitung)
I  = Strom in A
γ  = Spezifische Leitfähigkeit von Kupfer (= 56)
ΔU = maximal zulässiger Spannungsabfall in V
     (Faustregel: 3% von 12V = 0.36V, bei sensiblen Verbrauchern 0.2V)

Beispiel: Wechselrichter 1000W (Idealwert ~85A) an der Aufbaubatterie, 2m Kabelweg.

A = (2 × 2 × 85) / (56 × 0.36)
A = 340 / 20.16
A ≈ 16.87 mm²

→ Der nächst-größere Standard-Querschnitt ist 25 mm². Niemals abrunden auf 16 mm²: bei langen Leitungen und höheren Strömen wird Kupfer schnell heiß. Rechnest du statt mit dem Idealwert mit den realen ~100A, kommst du auf rund 19.8 mm² und landest beim selben Standard-Querschnitt.

Querschnitts-Tabelle für typische Camper-Fälle (12V, 3 % Spannungsabfall, einfache Leitungslänge, auf praxisübliche Standardquerschnitte und hohe Dauerströme konservativ aufgerundet):

Wichtig: Die Längen sind einfach zu rechnen, also Hin oder Rück, nicht gesamt. Die Formel multipliziert mit ×2 selbst (für Hin- und Rückleitung). Bei abweichendem Spannungsabfall-Limit oder bei 24V-Anlagen rechnest du mit den entsprechenden Werten von ΔU und Bordspannung neu nach. Bei hohen Dauerströmen (ab ca. 100A) prüft die Elektrofachkraft zusätzlich die thermische Strombelastbarkeit der Leitung, die kann strenger ausfallen als der reine Spannungsabfall.

Die Tabelle deckt die Ströme und Längen ab, die im Camper tatsächlich vorkommen. Für den Rest rechnest du mit der Formel darüber nach; für Zwischenwerte nimmst du immer den nächstgrößeren Standard-Querschnitt.

Wo Tabelle und Formel auseinandergehen, gilt der Tabellenwert. Das passiert bei kurzen Wegen, aus zwei verschiedenen Gründen:

• Bei hohen Strömen setzt nicht der Spannungsabfall die Grenze, sondern die thermische Strombelastbarkeit der Leitung (siehe den Hinweis oben). Die Formel liefert dort deutlich zu wenig.
• Bei kleinen Strömen rechnet die Formel Querschnitte aus, die zwar elektrisch reichen, aber mechanisch nicht praxistauglich sind. Unter 1,5 mm² wird im Fahrzeug nicht verlegt: Solche Adern brechen an Durchführungen und in Klemmen.

Unter den Tabellenwert gehst du also nie, auch wenn die Formel es rechnerisch zuließe.

⚡ Mehr zur Camper-Elektrik:

• Camper Elektrik planen: Der komplette Guide 2026
• Solaranlage Wohnmobil: Planung, Berechnung & Einbau 2026
• LiFePO4 im Wohnmobil 2026: Lohnt sich der Umstieg?

Häufige Fehler beim Camper-Schaltplan

Diese sechs Fehler tauchen in selbst gemachten Schaltplänen immer wieder auf:

Checkliste

Diese sechs Fehler tauchen in selbst gemachten Schaltplänen immer wieder auf.

1. Querschnitt nach Formel: „Sieht dick genug aus“ reicht bei 100 A nicht. Immer rechnen, lieber eine Nummer größer.
2. Sicherung an die Quelle: Direkt an den Pluspol der Aufbaubatterie; sitzt sie in der Mitte, schützt sie das halbe Kabel nicht.
3. Ein Masse-Sternpunkt: Sonst Massenschleifen und Störspannungen. Ein sauberer Sternpunkt nahe der Aufbaubatterie.
4. Wechselrichter vorgelagert sichern: Die DC-Sicherung schützt die kurze, dicke Zuleitung; LiFePO4 liefert im Kurzschluss extrem hohe Ströme.
5. 230 V und 12 V getrennt führen: Getrennte Leerrohre oder ein Trennsteg im Kabelkanal.
6. Ladebooster statt Trennrelais bei LiFePO4: Ein Trennrelais kann die Lichtmaschine überlasten; bei LiFePO4 gehört ein DC-DC-Booster dazwischen.

FAQ

Brauche ich für den Schaltplan einen Elektriker?
Für den 12V-Teil: nein. Für den 230V-Teil schon, und zwar nicht erst für die Abnahme: 230V-Installationen dürfen ausschließlich von einer qualifizierten Elektrofachkraft errichtet, geändert und abgenommen werden (DIN VDE 0100-721). Das ist keine Empfehlung, sondern die Voraussetzung für TÜV-Eintragung und Versicherungsschutz. TÜV Nord verweist bei Wohnmobil-Eintragungen ausdrücklich auf elektrische Anlagen nach VDE/DIN, gerade bei 230V-Systemen (TÜV Nord, Wohnmobil-Zulassung).

Wie wird der Schaltplan beim TÜV bewertet?
Der Prüfer schaut, ob die Elektrik nachvollziehbar dokumentiert ist und ob Hauptsicherung, Querschnitte, Trennrelais bzw. Booster und Erdung den anerkannten Regeln entsprechen. Ein sauber gezeichneter Plan plus Querschnitts-Berechnung kann die Prüfung deutlich verkürzen. Bei 230V-Landstrom ist ein E-Check oder ein VDE-Prüfprotokoll oft Voraussetzung.

Welcher Querschnitt für einen 1000W-Wechselrichter (~85A ideal, real ~95–100A)?
Bei 2 m Kabelweg (Hin- und Rückleitung berücksichtigt) landest du rechnerisch bei rund 16.9 mm², mit den realen ~100A bei rund 19.8 mm². Da es diese Querschnitte im Handel nicht gibt und man niemals abrunden sollte, greift man in beiden Fällen zum nächstgrößeren Standard: 25 mm². Bei 5 m sind es wegen des Spannungsabfalls schon 50 mm². Lange Leitungen sind teurer als ein guter Standort für den Wechselrichter nahe der Batterie.

Lohnt es sich, den Schaltplan erstellen zu lassen?
Ein Camper-Sachverständiger rechnet das individuell ab, je nach Umfang und Komplexität der Anlage. Verbindlich ist nur ein Angebot für dein konkretes Setup. Wer selbst zeichnet, kommt mit den Symbolen, dem Beispiel-Schema und der Querschnitts-Tabelle aus diesem Ratgeber weit.

Kann ich Solar und Landstrom-Ladegerät gleichzeitig nutzen?
Ja. Beide laden die Aufbaubatterie über getrennte Wege und stören sich nicht. Solar speist über den MPPT, Landstrom über das Ladegerät. Beide haben eigene Sicherungen.

Wie oft muss der Schaltplan aktualisiert werden?
Bei jeder Änderung (neue Steckdose, neuer Verbraucher, Tausch der Batterie). Konsequent gepflegt ist er bei der nächsten Wartung Gold wert.

So kommst du zu deinem eigenen Plan

Du brauchst kein Zeichenprogramm. Ein Blatt Papier und eine halbe Stunde reichen, wenn du in dieser Reihenfolge vorgehst:

So gehst du vor

1. 1

   Komponenten auflisten

   Batterie (Typ und Kapazität), Quellen (Solar, Lichtmaschine über Booster, Landstrom-Ladegerät) und alle Verbraucher mit ihrer Stromaufnahme.

2. 2

   Schema abzeichnen

   Das 12V-Schema oben als Vorlage nehmen und die eigenen Komponenten eintragen. Aufbau- und Starterbatterie getrennt zeichnen, Sternpunkt einzeichnen.

3. 3

   Kabellängen messen

   Nicht schätzen, sondern die tatsächlichen Wege im Fahrzeug abgehen.

4. 4

   Querschnitte rechnen

   Mit der Formel oben oder direkt aus der Querschnitts-Tabelle ablesen und immer aufrunden.

5. 5

   Sicherungen eintragen

   Werte aus der Sicherungstabelle, jede Sicherung an den Anfang ihrer Leitung.

6. 6

   Plan im Fahrzeug ablegen

   und bei jeder Änderung nachführen.

Hinweis: Dieser Ratgeber ist eine technische Planungs- und Orientierungshilfe: Er ersetzt keine fachliche Prüfung im Einzelfall und keine Abnahme. Die Errichtung der Anlage (insbesondere des 230V-Teils) und die TÜV-Eintragung erfolgen durch eine qualifizierte Elektrofachkraft bzw. einen Sachverständigen. Alle Berechnungen ohne Gewähr.

---

Wer noch tiefer einsteigen will: Der Camper-Elektrik-Pillar-Guide erklärt die komplette Auslegung, von der Energiebedarfs-Berechnung bis zur Batterie-Dimensionierung.

Der Ladebooster im Schaltplan braucht Sicherung, Querschnitt und Motorlauf-Erkennung; welches Gerät mit 20, 30 oder 50 A zu deinem Fahrzeug passt, klärt der Ladebooster-Vergleich.
