Die besten Grundrisse für den Fiat Ducato L2H2 (5,41 m)

5,41 Meter,
jeder Zentimeter zählt.

Die besten Grundrisse für den Fiat Ducato L2H2 (5,41 m)

Der Ducato L2H2 ist das kompakteste Format, auf dem ein vollwertiger Camper-Ausbau für zwei Personen realisierbar ist. Mit 5,41 m Außenlänge und mittlerem Hochdach bietet er den perfekten Kompromiss aus Agilität und Wohnraum, aber nur, wenn du den richtigen Grundriss wählst. Dieser Guide zeigt dir alle bewährten Layouts, die typischen Maße nach Isolierung und ehrliche Lessons Learned aus der Community.

Hinweis

Gilt für alle Sevel-Plattform-Fahrzeuge: Fiat Ducato, Peugeot Boxer, Citroën Jumper und Opel Movano in der Variante L2H2 haben identische Innenmaße.

Auf einen Blick

Das Wichtigste zum L2H2-Grundriss.

Der L2H2 ist das kompakteste Format für einen vollwertigen Zwei-Personen-Ausbau: 5,41 m Außenlänge, mittleres Hochdach, fast PKW-ähnlicher Wendekreis. Dafür verlangt er eine klare Priorisierung.

• Nutzmaße:Rund 3,05 m Länge, 1,81 bis 1,83 m Breite und 1,84 bis 1,86 m Höhe nach Isolierung.
• Stehhöhe:Bis 1,80 m hervorragend, 1,85 m grenzwertig, ab 1,90 m nicht mehr aufrecht.
• Vier Grundrisstypen:Serien-Standard mit Nasszelle, offener Typ B, Längssitzgruppe, Weekender.
• Unmöglichkeits-Dreieck:Großes Festbett, geschlossene Nasszelle, großzügige Küche: nur zwei davon passen.

Raumangebot: Was bleibt nach der Isolierung?

Bevor du einen Grundriss planst, musst du die realen Maße kennen, nicht die Werksangaben. Denn Isolierung, Bodenplatte und Deckenverkleidung fressen auf allen Seiten wertvolle Zentimeter.

Werksmaße vs. Nutzmaße nach Ausbau

Achtung

Ladevolumen ≠ Wohnvolumen. Die werksseitigen 11,5 m³ Ladevolumen schrumpfen nach Isolierung, Bodenplatte und Deckenverkleidung erheblich. Plane immer mit den Nutzmaßen!

Raumgewinn durch Fahrerhaus-Integration

Ein entscheidendes Element beim kurzen L2H2: Die Trennwand zum Fahrerhaus entfernen und Drehkonsolen unter die Vordersitze montieren.

• Raumgewinn: ca. 80–90 cm zusätzliche Nutzlänge
• Funktion: Gedrehte Sitze werden Teil der Dinette (Halbdinette)
• Ohne Integration: Der L2H2 fällt auf das Nutzwertniveau eines Mini-Lieferwagens zurück

Kurz gesagt

Höhenausgleich beachten: Der Fahrerhausboden liegt auf einem anderen Niveau als der Laderaumboden. Für eine stolperfreie Ebene zur Sitzgruppe musst du den Ladeboden mit Podesten oder dicker Dämmung angleichen. Das kostet aber Stehhöhe.

Kurz gesagt

Produkte vergleichen:
- Drehkonsolen für Ducato auf Amazon →
- Drehkonsolen bei Fritz Berger →

Dämm- und Akustikprodukte, die deine realen Innenmaße beeinflussen:

Stehhöhe: Für wen reicht der L2H2?

Die vertikale Dimension ist die strengste Limitierung des gesamten Fahrzeugs. Nach Boden- und Deckenaufbau bleiben ca. 1.840–1.860 mm Stehhöhe.

Gefahr

Ab 1,85 m wird es eng. Wer über 1,85 m groß ist, muss bei der Dämmstärke im Laufgang bewusst Kompromisse eingehen oder direkt zum H3-Superhochdach (2.172 mm Roh-Innenhöhe) greifen.

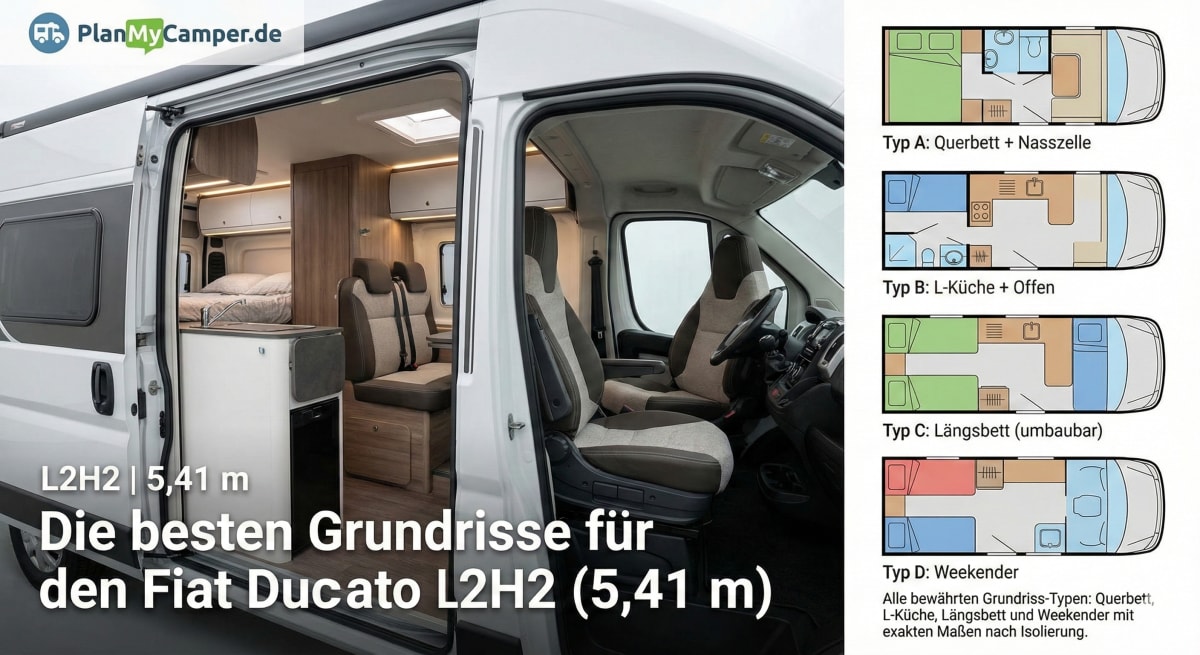

Die 4 bewährten Grundriss-Typen

Auf 5,41 m hat sich eine Evolution von Grundrissen entwickelt, die auf extremer Verdichtung basiert. Jeder Grundriss ist das Ergebnis bewusster Kompromisse.

Typ A: Querbett + Nasszelle + Küchenzeile (Serien-Standard)

Der unangefochtene Branchenstandard, verbaut von Pössl, Carado CV540, Knaus Boxstar 540 und Weinsberg.

Aufbau:
- Heck: Querbett (ca. 1,81–1,83 m × 1,30–1,40 m), volle Fahrzeugbreite
- Fahrerseite: Raumhoch geschlossene Nasszelle (Kassettentoilette, Waschbecken, Duschwanne)
- Schiebetür-Seite: Kompakter Küchenblock (2-Flammen-Kocher, Spüle, 70–90 L Kühlschrank)
- Vorne: Dinette mit gedrehten Fahrersitzen

Hinweis

Für wen? Paare, die auf ein geschlossenes Bad nicht verzichten wollen und bereit sind, die Enge zu akzeptieren. Ideal für Wintercamping und Langzeitreisen mit Nasszellen-Bedarf.

Typ B: Querbett + L-Küche + Ohne Festbad (Community-Favorit)

Die progressive Alternative, die besonders in der Selbstausbauer-Szene boomt.

Aufbau:
- Heck: Querbett bleibt in voller Breite
- Davor: Offene L-Küche über Eck oder langgezogen an der Fahrerseite
- Toilette: Trockentrenntoilette auf Schwerlastauszug im Schrankaufbau oder Sitzkasten
- Dusche: Outdoor-Lösung aus dem Heck oder versenkbare Duschwanne mit Magnetvorhang

Kurz gesagt

Der Trend geht klar zu Typ B. Die innovativsten Ausbauten der Community eliminieren das raumhohe Festbad komplett. Der Raumgewinn ist dramatisch, und mit einer guten Trockentrenntoilette im Auszugsfach und einem 6-Liter-12V-Boiler (z. B. Pundmann) lässt sich der Komfortverlust minimieren.

Kurz gesagt

Produkte vergleichen:
- Trockentrenntoiletten auf Amazon →
- Trockentrenntoiletten bei Fritz Berger →
- Kompressor-Kühlschränke 12V auf Amazon →
- Kompressor-Kühlschränke bei Fritz Berger →
- Dometic Kocher-Spüle-Kombination auf Amazon →
- Dometic Kocher-Spüle bei Fritz Berger →

Typ C: Längssitzgruppe (umbaubar) + Front-/Heckküche

Historisch aus dem britischen Van-Design. Auch Manufakturen setzen darauf: Bei Marecamper wird der Bettunterbau über die Sitzgruppe verlängert und die Matratze ausgeklappt, woraus ein Längsschläfermaß von 1,80 × 2,00 m entsteht.

Aufbau:
- Heck: Zwei Längsbänke (U-Form oder Vis-à-vis), tagsüber Lounge für 4–6 Personen
- Nachts: Tischplatte absenken, Polster verschieben → gigantisches Längsbett
- Küche: Längszeile hinter dem Fahrersitz
- Gegenüber: Stauraumschränke an der Schiebetür

Hinweis

Vorteil für „Vielpinkler": Beim Längsbett kann eine Person nachts in den Mittelgang aussteigen, ohne über den Partner klettern zu müssen: ein unterschätzter Komfortfaktor auf Langzeitreisen.

Typ D: Weekender (Bett + modulare Küche)

Für Kurztrip-Reisende und Extremsportler, die den Transportaspekt über Wohnkomfort stellen.

Aufbau:
- Heck: Gigantische Schwerlastauszüge für Euroboxen, Bikes, Kletterausrüstung
- Bett: Längs ausziehbar (z. B. 1,95 × 1,40 m), tagsüber zusammengeschoben
- Küche: Portable Induktionsplatte oder Spirituskocher
- Wasser: Herausnehmbare 19-Liter-Kanister statt fester Unterflurtanks

Kurz gesagt

Ideal für: MTB-Fahrer, Kletterer, Surfer, alle, die den Van primär als mobilen Ausrüstungs-Transporter mit Schlafmöglichkeit nutzen.

Das Unmöglichkeits-Dreieck: Was der L2H2 nicht kann

Die fundamentale Grenze des 5,41-Meter-Formats lässt sich in drei Wünschen zusammenfassen, von denen du maximal zwei komfortabel realisieren kannst:

1. Großes Festbett (ohne täglichen Umbau)
2. Geschlossene Nasszelle (Toilette + Dusche)
3. Großzügige Küche (viel Arbeitsfläche + großer Kühlschrank)

Gefahr

Alle drei gleichzeitig = Kollaps. Wer auf ca. 3,05 m Nutzlänge Bett + Bad + Küche erzwingt, bekommt: ein Bett unter 1,30 m Breite, ein Bad, in dem man sich nicht drehen kann, und eine Küche ohne Abstellfläche. Wähle bewusst, worauf du verzichten kannst.

Für wen ist der L2H2 geeignet?

Entscheidungshilfe

Gut für dich, wenn …

• du allein oder zu zweit reist: für Solo-Reisende fast luxuriös, für Paare mit abgestimmten Abläufen.
• du Agilität willst: 12,5 m Wendekreis, Altstädte, Serpentinen, Parkplatzsuche.
• du bis 1,80 m groß bist und im Laufgang aufrecht stehen willst.
• du bereit bist, auf eines von Festbett, Nasszelle oder großer Küche zu verzichten.

Eher nicht, wenn …

• du mit Kindern reist: ohne Aufstelldach wird es für mehr als zwei Personen eng.
• du über 1,85 m groß bist und ohne Kompromisse bei der Dämmstärke aufrecht stehen willst.
• du ein Parkhaus brauchst: 2,52 m Höhe passen unter kein 2,50-m-Limit.
• du alle drei willst: großes Festbett, geschlossene Nasszelle und große Küche.

Solo-Reisende und Paare (ohne Kinder)

Der L2H2 ist im Kern ein Ein- bis Zwei-Personen-Fahrzeug. Für Solo-Reisende bietet er fast luxuriösen Platz. Für Paare erfordert er choreografierte Bewegungsabläufe: gleichzeitig aufstehen, anziehen und frühstücken muss räumlich abgestimmt werden.

Achtung

Familien mit Kindern: Ohne Aufstelldach (Pop-Top) wird es für mehr als zwei Personen im L2H2 eng – ein drittes Festbett im Innenraum lässt den Wohnraum kollabieren. Für kurze Trips zeigen gewerbliche Mietlayouts mit Stockbett-Prinzip zwar, dass mehr Schlafplätze technisch möglich sind, komfortabel für den Alltag mit Kindern ist das aber nicht.

Weekender vs. Vollzeit-Vanlife

Hinweis

Vollzeit im L2H2? Möglich, aber fast nur mit dem offenen Typ-B-Grundriss (ohne Festbad). Die Enge des Serien-Grundrisses (Typ A) wird über Monate psychisch belastend.

Der Parkhaus-Mythos: Warum der L2H2 nicht parkhaustauglich ist

Ein weit verbreiteter, gefährlicher Irrtum: „Der kurze Ducato passt ins Parkhaus."

• Fahrzeuglänge: 5.413 mm, passt auf viele Außenparkplätze ✅
• Fahrzeughöhe: 2.522–2.524 mm (Werk, unbeladen), passt in kein Standardparkhaus ❌

Gefahr

2,52 m > 2,50 m Limit. Die meisten Parkhäuser haben 2,00 m, 2,10 m oder bestenfalls 2,50 m Durchfahrtshöhe. Der Ducato H2 kollidiert unweigerlich mit Einfahrtsportalen und Lüftungsrohren. Mit Dachluke, Solarmodulen oder Markise kommen nochmal 5–15 cm dazu – bei einer Kollision drohen zusätzlich Schäden an diesen Dachaufbauten.

L2H2 vs. L3H2: Was bringen 58 cm mehr?

Die ewige Frage, hier die harten Fakten:

Kurz gesagt

Der L2H2 gewinnt bei: Wendekreis (fast PKW-ähnlich), Agilität in Altstädten und auf Serpentinen, Parkplatzsuche, Fährkosten und Leergewicht. Der L3H2 gewinnt bei: Raumkomfort. Das „Unmöglichkeits-Dreieck" lässt sich dort deutlich leichter lösen.

Zur Nutzlast: Eine belastbare Spanne lässt sich hier nicht angeben, weil die Nutzlast stark von Motorisierung und Ausstattungslinie abhängt. Verbindlich ist nur der Fahrzeugschein bzw. die Zulassungsbescheinigung Teil I deines konkreten Fahrzeugs. Wie du Zuladung und Gewicht für deinen Ausbau konkret durchrechnest, zeigt der Guide Wohnmobil Gewicht & Zuladung berechnen.

Bett- und Möbelprodukte für kompakte L2H2-Grundrisse:

Stauraum-Lösungen: Jedes Volumen nutzen

Aus dem extremen Platzmangel resultiert die Notwendigkeit, das gesamte Volumen zu erschließen:

• Hängeschränke: Vertikale Achse konsequent nutzen. Profis verwenden Flachdübel-Systeme (Lamellos) für vibrationsresistente, schraubenlose Konstruktionen
• Leichtbau-Material: Queenply-Multiplex (16,2 mm) statt schwerem Standardholz, spart Gewicht und Materialstärke
• Heckgarage: Kugelgelagerte Schwerlastauszüge, um das volle Tiefe-Volumen (~1 m) unter dem Querbett zu nutzen
• Sitzkasten-Integration: Toilette, Werkzeug oder Wasserkanister unsichtbar im Sitzkasten der Dinette

5 Ausbau-Beispiele: Lessons Learned

1. Marecamper 540: Der Raummaximierer

Konzept: Radikaler Verzicht auf Festbad → gigantisches Längsbett (1,80 × 2,00 m) auf nur 5,40 m. Der Bettunterbau wird dafür über die Sitzgruppe verlängert, die Matratze anschließend ausgeklappt.

Lessons Learned:
- Face-to-Face-Sitzbänke (60 cm breit) + 5-Zonen-Beleuchtung + Naturwollfilz-Verkleidung eliminieren das Blechhüllen-Gefühl komplett
- Mobile Toilette im Auszugsfach + Außendusche als Kompromiss
- Ergebnis: Überlegene Aufenthaltsqualität an Regentagen durch offenen Raum

2. Tommy & Luisa: Perfektion im Leichtbau-Möbelbau

Konzept: DIY-Ausbau mit Fokus auf vertikale Raumnutzung und professionelle Schreinertechniken.

Lessons Learned:
- Decken-Unterkonstruktion nimmt 15 cm Raum ein → Hängeschränke müssen extrem präzise geplant werden
- Queenply-Multiplex (16,2 mm, weiß) + Flachdübel (Lamellos) + Holzleim = vibrationsresistente, ultraleichte Schränke
- 6 unsichtbare Schrauben pro Modul, keine dicken Aluprofile, keine verschenkten Millimeter

3. Gewerbliches 4-Personen-Mietlayout an der Belastungsgrenze

Konzept: Standardisiertes Miet-Layout für 4 Passagiere mit Stockbett-Prinzip im Heck.

Lessons Learned:
- Zwei übereinander liegende Betten, beide kürzer als 1,90 m; aufrechtes Sitzen im Bett ist nicht möglich
- Beweis: 4 Personen auf 5,41 m sind theoretisch möglich, aber der Komfort reduziert sich auf reines Übernachten

4. Offroad-Weekender: Dynamisches Heckauszug-Bett

Konzept: Offroad-L2H2 mit L-Küche (1,40 m), 90-L-Kühlschrank und ausziehbarem Längsbett.

Lessons Learned:
- Schwerlast-Heckauszug: Bett (1,95 × 1,40 m) zieht sich in den Gang aus, tagsüber bleibt der Van ein luftiger Transporter
- Scheelmann-Schwingsitze statt Seriensitze → deutlich besserer Fahrkomfort
- Toilette unsichtbar im Sitzkasten der Dinette
- Kompromiss: Allabendlicher Umbau nötig

5. E-Ducato: Die Payload-Krise

Konzept: Vollelektrischer Ducato L2H2 als Camper.

Lessons Learned:
- Unterflur-Batterien fressen massiv Nutzlast, extreme Leichtbaustrategien werden zur Pflicht
- Verzicht auf 100-L-Wassertanks, Alu-Steckprofile statt Massivholz, Reduktion auf Essentials
- Leichtbau wird vom Kürprogramm zur juristischen Notwendigkeit (3,5-t-Grenze)

Achtung

E-Ducato als Camper: Wer elektrisch ausbauen will, muss radikal umdenken. Jedes Kilogramm zählt doppelt – Grundriss und Materialwahl sollten deshalb konsequent auf Leichtbau ausgelegt werden.

Ausbauprodukte für Dach, Abdichtung und einfache Autarkieplanung:

Zusammenfassung: Welcher Grundriss passt zu dir?

Vergleich

Typ A (Serien-Standard)

Paar, Wintercamping, Bad-Bedarf

Warum:

Geschlossenes Bad, autark, kein Umbau.

Unsere Empfehlung

Typ B (L-Küche, kein Festbad)

Paar, Raumgefühl, Kochen wichtig

Warum:

Offener Raum, große Küche, Trend-Layout.

Typ C (Längsbett)

Lange Schläfer (Bettlänge über 2,00 m)

Warum:

Löst Bettlänge und unabhängigen Ausstieg, nicht die Stehhöhe (ab 1,85 m siehe Kapitel Stehhöhe).

Typ D (Weekender)

Sportler, Kurztrips

Warum:

Maximaler Stauraum, minimales Gewicht.

Unser Fazit

Kein Fahrzeug für Kompromisslose.

Der Ducato L2H2 erzwingt eine kristallklare Priorisierung. Wer die Agilität eines kurzen Radstands (12,5 m Wendekreis) und das rund 50 kg geringere Leergewicht gegenüber dem L3H2 schätzt, findet hier das effizienteste Raum-zu-Fläche-Verhältnis auf dem europäischen Markt. Aber nur, wenn du ehrlich definierst, worauf du verzichten kannst.

---
