Autoterm Air 2D einbauen: So kommt die Standheizung in deinen Camper

Die Anleitung von Autoterm
bleibt verbindlich.

Die Autoterm Air 2D ist im Selbstausbau so etwas wie der Standard geworden. In unserem großen Standheizungs-Vergleich ist sie unser Tipp für die meisten Selbstausbauer. Dieser Guide geht einen Schritt tiefer: Er zeigt dir, wo die Heizung in deinem Camper am besten sitzt, welches Material du brauchst, wie der Einbau abläuft und welche Fehler dir später kalte Nächte oder Abgasgeruch bescheren.

Eins vorweg: Die Schritte hier sind deine Orientierung für Planung und Einkauf. Verbindlich bleibt die Einbauanleitung von Autoterm. Dort stehen die Maße, Winkel und Anschlusswerte, an die du dich halten musst.

Auf einen Blick

Das Wichtigste zum Einbau der Air 2D.

Die Autoterm Air 2D ist im Selbstausbau so etwas wie der Standard geworden und in unserem großen Standheizungs-Vergleich der Tipp für die meisten Selbstausbauer. Dieser Guide zeigt dir, wo die Heizung in deinem Camper am besten sitzt, welches Material du brauchst, wie der Einbau abläuft und welche Fehler dir später kalte Nächte oder Abgasgeruch bescheren. Verbindlich bleibt die Einbauanleitung von Autoterm: Dort stehen die Maße, Winkel und Anschlusswerte.

• Einbauort:Sitzkasten (kurze Wege, aber eng), Möbelzeile (Warmluft zentral, früh einplanen) oder Heckgarage (Platz und Zugang, aber lange Warmluftwege). Der Platz braucht eine ebene Fläche, freien Unterboden, Luft und Servicezugang.
• Kraftstoff und Abgas:Das Standrohr im Fahrzeugtank ist der übliche Weg. Der Abgasschlauch geht mit Gefälle ins Freie, weit weg von Fenstern, Türen und Lüftungsöffnungen, die Ansaugung klar getrennt davon.
• Elektrik:Direkt an die Aufbaubatterie, Sicherung nah am Pluspol, Querschnitt und Sicherungswert aus dem Handbuch. Keine fliegende Verkabelung, kein Abgriff am Zigarettenanzünder.
• Typische Fehler:Abgasmündung zu nah an Öffnungen, zugebaute Sicherheitslüftungen, geknickte Kraftstoffleitung, Dauerbetrieb nur auf kleinster Stufe. Ein CO-Melder nach EN 50291-2 ist gesetzt.

Kurz eingeordnet: Für wen die Air 2D passt

Als Faustregel reichen 2 kW für einen ordentlich gedämmten Kastenwagen bis etwa sechs Meter. Ob das für dein Fahrzeug hinkommt, klärst du am besten vor dem Kauf: Die Grundsatzfrage 2 kW oder 4 kW haben wir separat beantwortet, denn eine zu groß gewählte Heizung läuft ständig auf kleinster Stufe und verrußt, eine zu kleine läuft im Januar am Anschlag.

Preislich liegen die Angebote je nach Händler und Set-Umfang deutlich auseinander. Den aktuellen Preis siehst du direkt beim Anbieter:

Wichtig beim Bestellen: Die Sets unterscheiden sich im Lieferumfang. Prüfe vor dem Kauf, ob Tankentnahme, Schalldämpfer und Ausströmer dabei sind, sonst bestellst du zweimal.

Der richtige Einbauort: Sitzkasten, Boden oder Heckgarage

Egal wo die Heizung landet, vier Dinge muss der Platz können:

Checkliste

1. Ebene, feste Fläche: Die Heizung wird mit einer Flanschdichtung gegen den Boden geschraubt. Sicken und starke Wölbungen im Blech machen die Abdichtung zur Bastelei.
2. Freier Unterboden: Direkt unter dem Ausschnitt brauchen Abgasführung, Ansaugung und Dosierpumpe Platz. Rahmenträger, Tank, Brems- und Kraftstoffleitungen sind tabu.
3. Luft zum Atmen: Die Warmluft-Ansaugung der Heizung darf nicht zugebaut werden, sonst zirkuliert nichts.
4. Servicezugang: An Stecker und Glühkerze willst du später noch herankommen, ohne das halbe Möbel zu zerlegen.

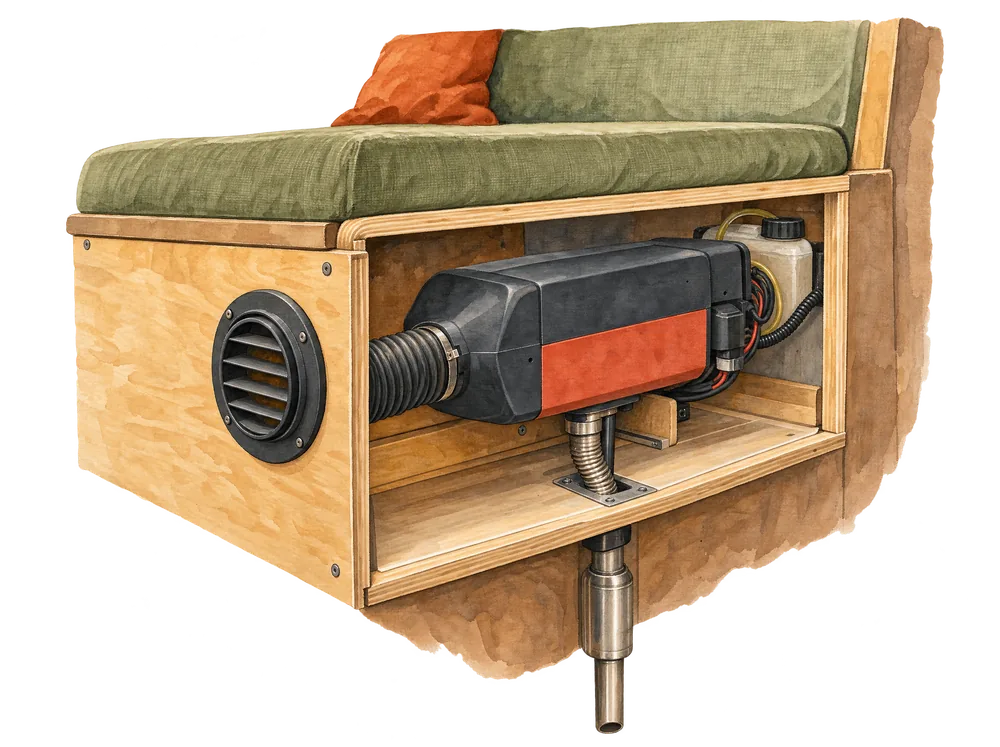

Sitzkasten

Der Klassiker im Kastenwagen. Kurze Wege zu Batterie und Tank, die Heizung verschwindet unsichtbar unter dem Sitz, und der Blechkasten ist ein unkritischer Untergrund. Nachteil: Es ist eng. Miss vorher nach, ob Heizung plus Luftführung wirklich hineinpassen und ob du für den Service noch an das Gerät kommst.

Bodeneinbau in der Möbelzeile

Die flexible Lösung für alle, die die Warmluft zentral im Ausbau verteilen wollen. Plane den Platz vor dem Möbelbau ein, nicht danach. Bei Holzboden oder Doppelboden brauchst du eine saubere Durchführung bis aufs Blech, damit Flansch und Abdichtung auf einer stabilen, dichten Ebene sitzen.

Heckgarage

Viel Platz, bester Zugang für Einbau und Service. Der Haken: Die Warmluft muss von hinten nach vorn, und jede Ecke im Warmluftrohr kostet spürbar Leistung. Wenn Heckgarage, dann mit möglichst kurzer, gerader Luftführung Richtung Wohnraum.

Vergleich

Sitzkasten

der Klassiker im Kastenwagen

Stärke:

kurze Wege, unsichtbar

Schwäche:

eng, Service fummelig

Möbelzeile

Bodeneinbau

Stärke:

Warmluft zentral verteilbar

Schwäche:

muss früh eingeplant werden

Heckgarage

viel Platz

Stärke:

Platz und Zugang

Schwäche:

lange Warmluftwege

Material und Werkzeug

Neben der Heizung selbst brauchst du typischerweise:

Checkliste

1. Kraftstoffentnahme: Ein Standrohr-Set für den Fahrzeugtank oder einen Tankentnehmer. Das Standrohr ist der übliche Weg im Selbstausbau.
2. Abgasseite: Abgasschlauch gehört ins Set, ein Abgasschalldämpfer nicht immer. Ohne ihn hörst du die Heizung draußen deutlich, dein Stellplatznachbar auch.
3. Befestigung und Abdichtung: Karosseriedichtmasse, Schrauben, Schellen, Rostschutz für alle Schnittkanten.
4. Elektrik: Kabel in ausreichendem Querschnitt, Sicherungshalter samt Sicherung nach Herstellervorgabe, Kabelschuhe und ein sauberer Massepunkt.
5. Warmluft: Ausströmer und je nach Einbauort Warmluftrohr. Wenn du die Warmluft gezielt lenken willst, gibt es drehbare 360-Grad-Ausströmer.

Zwei Zubehörteile, die je nach Set fehlen und ohne die der Einbau mittendrin stockt:

Noch ein Hinweis: Die Dosierpumpe liegt der Heizung bei, sie ist aber ein Verschleißteil. Für lange Wintertrips lohnt sich deshalb eine Universal-Ersatzpumpe als Reserve. Ob deren Förderleistung zu deiner Heizung passt, prüfst du vor dem Einlagern, nicht erst nachts am Pass.

An Werkzeug brauchst du nichts Exotisches: Bohrmaschine mit Stufenbohrer oder Lochsäge für den Bodenausschnitt, Feile und Rostschutz für die Kanten, Crimpzange und Multimeter für die Elektrik, dazu Unterstellböcke oder eine Grube, denn ein guter Teil der Arbeit passiert unter dem Fahrzeug.

So läuft der Einbau ab: die Arbeitsschritte im Überblick

Die folgende Reihenfolge zeigt dir, was auf dich zukommt und wo die kritischen Punkte liegen. Sie ersetzt nicht die Herstelleranleitung.

So gehst du vor

1. 1

   Einbauort final prüfen

   Montageschablone anzeichnen, von oben ein kleines Pilotloch bohren und unter dem Fahrzeug kontrollieren: Ist unter dem geplanten Ausschnitt wirklich alles frei? Erst wenn das sicher ist, geht es weiter.

2. 2

   Bodenausschnitt setzen

   Ausschnitt nach Schablone bohren oder sägen, Kanten entgraten und mit Rostschutz versiegeln. An der Dichtfläche muss Unterbodenschutz restlos herunter.

3. 3

   Heizung setzen und abdichten

   Flanschdichtung auflegen, Heizung verschrauben, nach Anleitung zusätzlich abdichten. Hier entscheidet sich, ob dein Boden dauerhaft dicht bleibt.

4. 4

   Abgasführung montieren

   Der Abgasschlauch geht nach unten und ins Freie, mit Gefälle, damit Kondenswasser ablaufen kann. Die Mündung gehört weit weg von Fenstern, Türen und Lüftungsöffnungen. Schalldämpfer nach Anleitung einbinden und Hitzeabstand zu Leitungen und Kunststoff einhalten.

5. 5

   Verbrennungsluft ansaugen

   Die Ansaugung sitzt unter dem Fahrzeug, geschützt vor Spritzwasser und klar getrennt von der Abgasmündung, damit die Heizung nicht ihre eigenen Abgase einatmet.

6. 6

   Kraftstoffversorgung legen

   Standrohr in den Fahrzeugtank einsetzen (üblich ist der Weg über die Öffnung der Tankgeber-Einheit) oder Tankentnehmer montieren. Dosierpumpe im vorgeschriebenen Winkel befestigen, Leitung kurz, knickfrei und mit Schellen gesichert verlegen.

7. 7

   Elektrik anschließen

   Direkt an die Aufbaubatterie, mit Sicherung nah am Pluspol. Querschnitt und Sicherungswert stehen im Handbuch. Keine fliegende Verkabelung, kein Abgriff am Zigarettenanzünder.

8. 8

   Warmluft führen

   Ansaugung frei halten, Ausströmer positionieren, Warmluftstrecken so kurz und gerade wie möglich.

9. 9

   Erstlauf

   Kraftstoffleitung nach Anleitung befüllen, mehrere Startversuche sind dabei normal. Danach Probelauf im Freien, alle Verbindungen kontrollieren und die Heizung einmal länger auf hoher Stufe durchlaufen lassen.

Typische Anfängerfehler

Checkliste

1. Abgasmündung zu nah an Öffnungen. Der gefährlichste Fehler. Abgase enthalten Kohlenmonoxid, und CO ist geruchlos. Die Mündung muss weit weg von Schiebetür, Fenstern, Zwangsentlüftungen und der Ansaugung der Heizung selbst liegen. Im Zweifel lieber einen Einbauort weiterdenken als die Abgasführung verbiegen.
2. Sicherheitslüftungen zugebaut oder abgeklebt. Boden- und Dachlüftung sind die Zwangsentlüftung für die Heizung. Sie dürfen beim Möbel- und Heizungseinbau weder verkleinert noch verdeckt oder mitverbaut werden, und sie werden auch nicht „für den Winter" dichtgemacht. Sie sind kein Wärmeleck, das man optimiert, sondern ein zentraler Sicherheitsfaktor: Sie senken das Risiko, dass sich Abgase im Fehlerfall im Innenraum sammeln.
3. Kraftstoffleitung geknickt oder schlampig verlegt. Ein Knick in der dünnen Leitung bedeutet Luftblasen, und Luftblasen bedeuten Startabbrüche und Fehlermeldungen. Die Leitung gehört sauber gesichert, ohne Scheuerstellen und ohne Durchhänger.
4. Unterbodenschutz an der Dichtfläche vergessen. Dichtmasse hält nicht auf Wachs und Bitumen. Erst blank machen, dann abdichten, sonst wird der Flansch nie dauerhaft dicht und Wasser und Gerüche finden ihren Weg nach innen.
5. Zu kleine Sicherung, zu dünnes Kabel. Beim Start zieht die Glühkerze am meisten Strom. Eine zu knapp gewählte Sicherung fliegt genau dann, ein zu dünnes Kabel sorgt für Spannungsabfall und Abbrüche. Halte dich an die Werte im Handbuch, und setze die Sicherung nah an die Batterie, nicht ans Ende der Leitung.
6. Dauerbetrieb nur auf kleinster Stufe. Diesel-Luftheizungen mögen kein ewiges Köcheln, sie verrußen dabei. Bewährte Praxis: die Heizung regelmäßig auf hoher Stufe laufen lassen, damit sie sich freibrennt.
7. An kritischen Stellen billig mischen. Wer bei Abgasschlauch, Schellen und Durchführungen spart, holt sich die Risiken einer China-Heizung in einen Marken-Einbau. Ausgerechnet Abgas und Kraftstoff sind die falschen Sparstellen.

Winterbetrieb: damit die Heizung durchhält

Der Verbrauch ist entspannt: Als Faustregel zieht eine Diesel-Luftheizung rund 0,1 bis 0,3 Liter pro Stunde, je nach Stufe. Wer aus dem Fahrzeugtank heizt, hat im Winter automatisch Winterdiesel drin. Aufpassen musst du nur bei altem Sommerdiesel aus dem Reservekanister, der kann bei strengem Frost ausflocken.

Lass die Heizung außerdem regelmäßig auf hoher Stufe laufen statt wochenlang nur auf Minimallast, das hält den Brenner sauber. Und wenn deine Wintertouren regelmäßig hoch hinausgehen, etwa über Alpenpässe oder in Skigebiete, schau dir das Thema Höhenanpassung an: In dünner Luft verschiebt sich das Verhältnis von Kraftstoff und Verbrennungsluft. Autoterm bietet dafür Lösungen an, je nach Bedienteil; die Details stehen in der Herstellerdoku.

Denk zuletzt an den Strom: Die Heizung läuft nachts viele Stunden am Stück. Deine Aufbaubatterie sollte dafür ausgelegt sein, sonst wacht ihr beide unterkühlt auf.

Sicherheit: CO-Melder ist gesetzt, Werkstatt ist keine Schande

Kohlenmonoxid ist geruchlos, unsichtbar und entsteht bei jeder Verbrennung. Ein CO-Melder nach EN 50291-2 gehört deshalb in jeden Camper mit Standheizung, egal wie sauber der Einbau ist, und er hängt in den Schlafbereich. EN 50291-2 ist die Gerätekategorie für Freizeitfahrzeuge, Boote und Wohnwagen; Melder nach EN 50291-1 sind für Wohnräume gebaut und halten Vibration, Temperaturwechsel und Feuchte im Fahrzeug nicht aus. Achte beim Kauf also auf die Ziffer hinter dem Bindestrich. Der Melder kostet weniger als eine Tankfüllung und ist damit eine der günstigsten Sicherheitsmaßnahmen im Ausbau.

In die Werkstatt gehört der Einbau, wenn du dich bei der Tankentnahme nicht sicher fühlst, wenn dir die Elektrik-Grundlagen fehlen oder wenn dein Fahrzeug Sonderfälle mitbringt, etwa einen doppelten Boden oder wenig Platz für eine saubere Abgasführung. Arbeiten am Kraftstofftank und an der Abgasseite sind sicherheitsrelevant, da ist eine Stunde Profi-Arbeit gut angelegtes Geld. Ein sauberer Werkstatteinbau kostet einmal, ein schlechter Eigenbau kostet laufend.

Vor dem Einbau: Ob Diesel, Gas oder Strom in deinen Camper gehört und was TÜV und Eintragung verlangen, steht im Ratgeber Standheizung im Camper nachrüsten.

Unser Fazit

Planung und Kraftstoffentnahme sind der Löwenanteil.

Klingt nach viel, ist aber gut machbar: Der Löwenanteil ist Planung und Kraftstoffentnahme, nicht das Verschrauben. Ein CO-Melder nach EN 50291-2 gehört trotzdem in jeden Camper mit Standheizung, egal wie sauber der Einbau ist, und er hängt in den Schlafbereich. In die Werkstatt gehört der Einbau, wenn du dich bei der Tankentnahme nicht sicher fühlst, wenn dir die Elektrik-Grundlagen fehlen oder wenn dein Fahrzeug Sonderfälle mitbringt. Ein sauberer Werkstatteinbau kostet einmal, ein schlechter Eigenbau kostet laufend.

Der große Standheizungs-VergleichStandheizung: 2 kW oder 4 kW?China-Standheizung: Risiken ehrlich eingeordnet

Häufige Fragen

Wie lange dauert der Einbau der Autoterm Air 2D?

Plane für den ersten Einbau ein Wochenende ein. Geübte Schrauber sind deutlich schneller, aber der erste Bodenausschnitt am eigenen Fahrzeug braucht Ruhe. Die meiste Zeit fressen Planung, Kraftstoffentnahme und saubere Kabelwege, nicht die Heizung selbst.

Standrohr oder Tankentnehmer: Was ist besser?

Das Standrohr über die Öffnung der Tankgeber-Einheit ist der Standardweg im Selbstausbau: kein zusätzliches Loch im Tank und rückbaubar. Ein Tankentnehmer ist die Alternative, wenn du an die Tankarmatur schlecht herankommst. Für beides gilt: Arbeiten am Kraftstofftank sind nichts für Vermutungen, im Zweifel übernimmt das die Werkstatt.

Muss die Standheizung eingetragen oder abgenommen werden?

Die Air 2D wird mit europäischem Prüfzeichen für den Fahrzeugeinbau verkauft. Ob dein Einbau bei einer Abnahme eine Rolle spielt, etwa bei der Umschreibung zum Wohnmobil, hängt vom Einzelfall ab. Sprich das Thema beim Termin mit der Prüforganisation aktiv an und halte die Einbauanleitung bereit.

Warum bricht die Heizung bei den ersten Starts ab?

Meistens ist noch Luft in der frisch verlegten Kraftstoffleitung, mehrere Startversuche zum Befüllen sind laut Anleitung normal. Bleibt das Problem, prüfe die Leitung auf Knicke und die Elektrik auf Spannungsabfall durch zu dünne Kabel oder einen schlechten Massepunkt.

Kann die Heizung die ganze Nacht durchlaufen?

Dafür ist sie gebaut. Mit dem Faustregel-Verbrauch von 0,1 bis 0,3 Litern pro Stunde kommst du auch durch lange Winternächte, solange Batterie und Tankstand mitspielen. Voraussetzung: freie Ansaugung, saubere Abgasführung und ein funktionierender CO-Melder.
